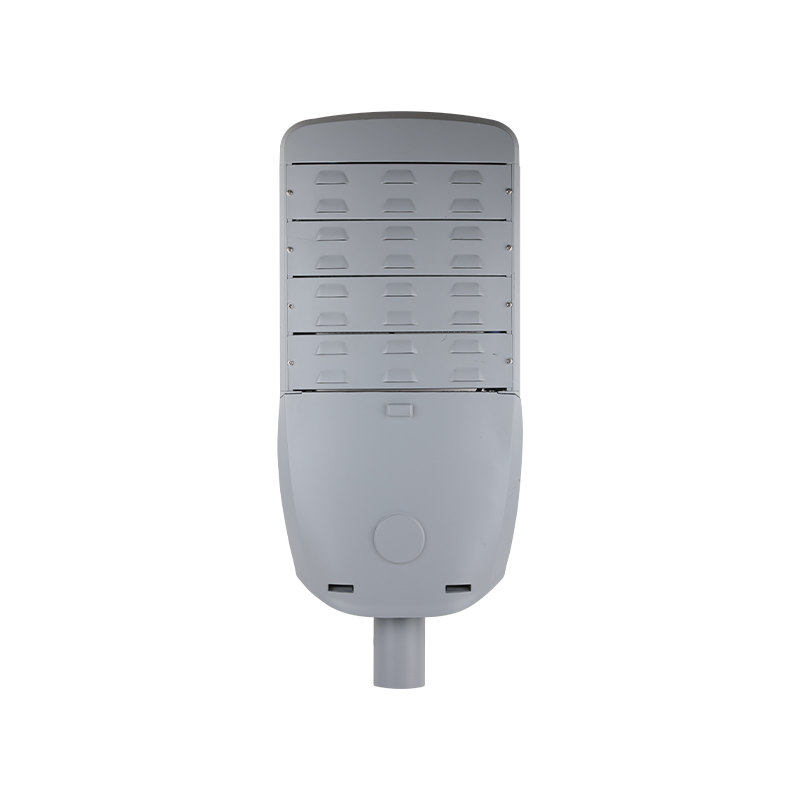

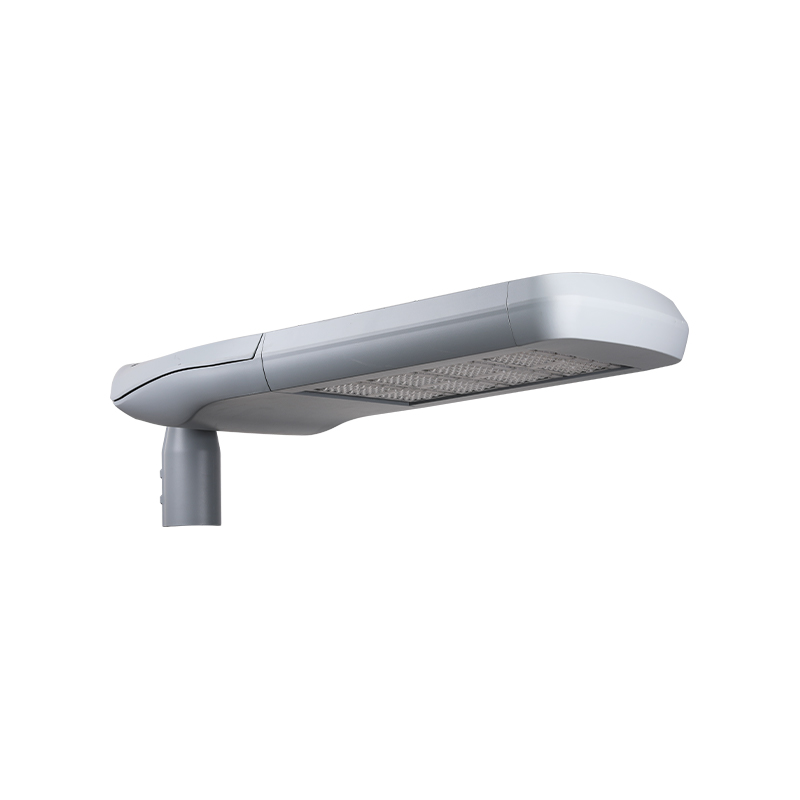

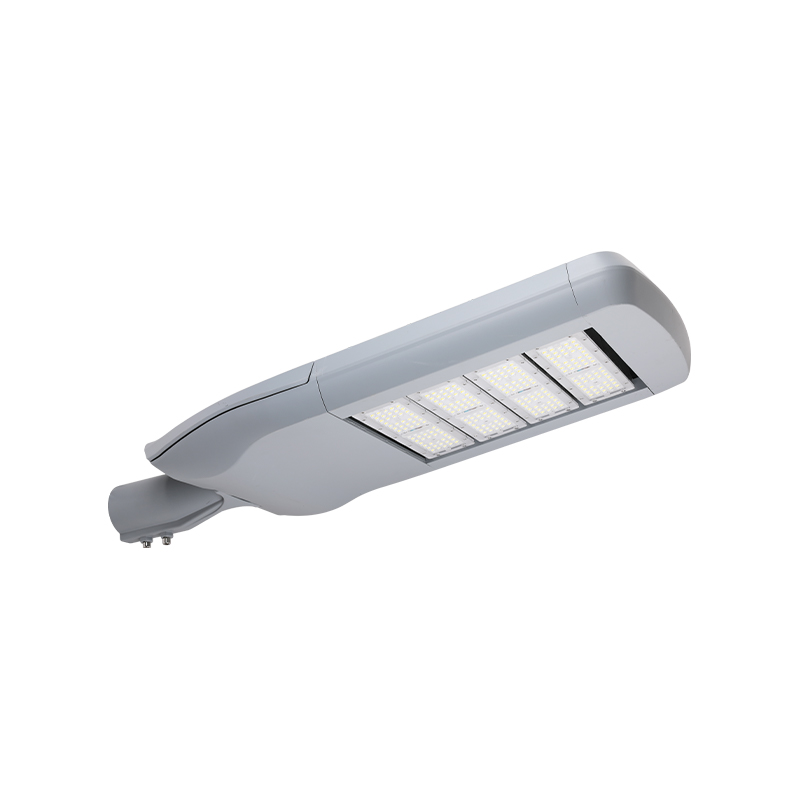

FORTUNE ponúka tri veľkosti, ktoré vyhovujú rôznym scenárom, čo výrazne zlepšuje flexib...

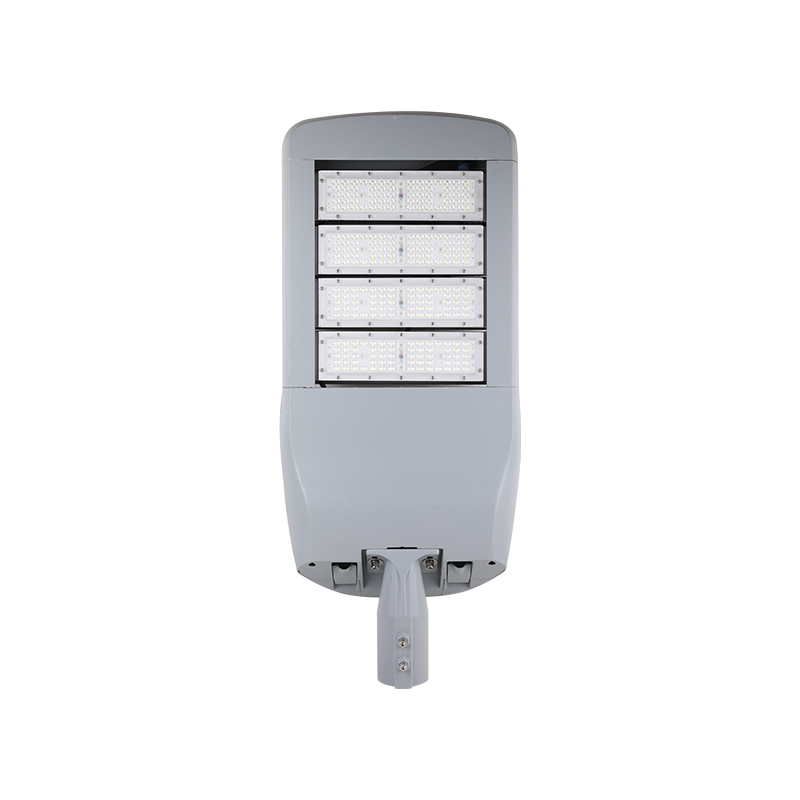

FORTUNE MODULAR má mnoho významných výhod. Jeho dizajn a funkcie odrážajú charakteristiky účinnosti, flexibility a orientácie na budúcnosť. Jeho prevodový priesdor a prevodovka sa dajú ľahko otvoriť a vymeniť bez náradia, čo značne zjednodušuje proces údržby a zlepšuje prevádzkyschopnosť a spoľahlivosť zariadenia. Konštrukciu modulárneho LED motora je možné flexibilne rozšíriť z jedného modulu na šesť modulov, čo nielen vyhovuje potrebám rôznych scenárov, ale tiež výrazne zlepšuje nákladovú efektívnosť a používateľom poskytuje vyššiu flexibilitu a prispôsobivosť.

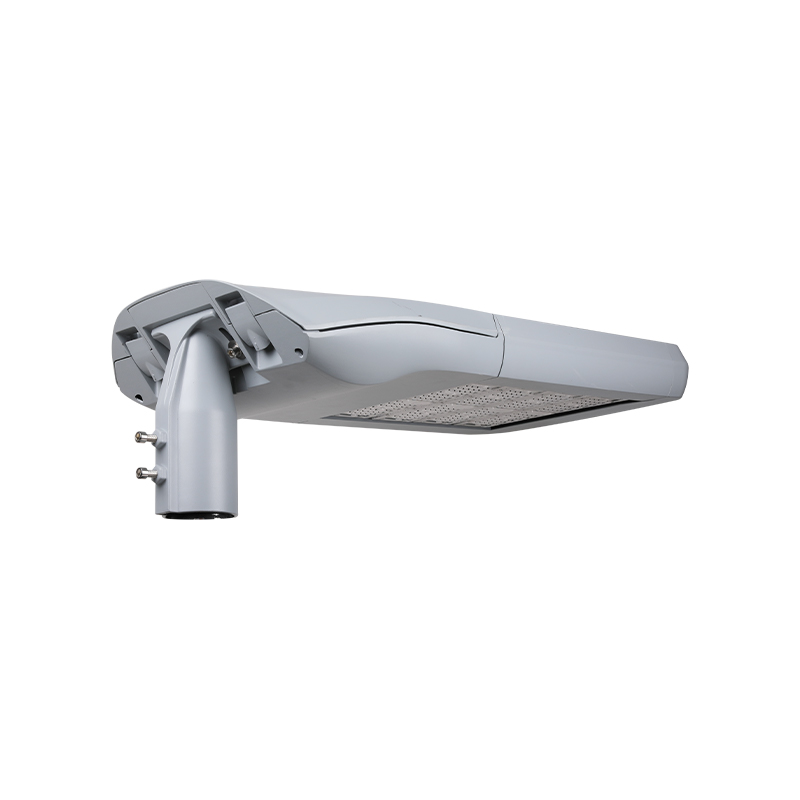

Výrobok má telo z hliníka odlievaného pod vysokým tlakom a je pokrytý polyesterovým práškovým povlakom odolným voči korózii, aby sa zabezpečila odolnosť a stabilita zariadenia v drsnom prostredí. Jeho dizajn s nastaviteľným uhlom zásuvky podporuje bočný vsthore a inštaláciu na vrch stĺpa, čo ďalej zvyšuje pohodlie a použiteľnosť inštalácie.
HLAVNÉ APLIKÁCIE
CESTA A DIAĽNICA | MOSTY | MESTSKÉ A OBYTNÉ OBLASTI | NÁMESTNÉ A PEŠIE PLOCHY |
TECHNICKÉ ŠPECIFIKÁCIE
| SPEC | M01 | M02 | M03 | M04 | M05 | M06 |
| Príkon | 30-60W | 60-120W | 90-180W | 120-240W | 150-300W | 180-360W |
| Vstupné napätie | 100-277V / 50-60Hz | |||||
| Teplota farby | 3000-6500K | |||||
| Index podania farieb | CRI > 70 | |||||
| Prevádzková teplota | -40 ℃ ~ 50 ℃ | |||||
| Materiál na bývanie | ADC12 | |||||
| Ochrana proti vniknutiu | IP66 | |||||
| Nárazová sila | IK08 | |||||
| Prepäťová ochrana | 10KV/20KV | |||||
| Priemer hrdla | 60 mm | |||||
| Hmotnosť | 6,0 kg | 7,2 kg | 8,4 kg | 9,5 kg | 10,8 kg | 12,2 kg |
DIZAJN PODROBNE
LED modul Viacnásobný modul voliteľný s účinnosťou svietidla až 160lm/w, dlhou životnosťou 50 000 hodín. | Fotokontrola (voliteľné) Voliteľné so zásuvkou NEMA a fotobunkou/skratovacím uzáverom. |

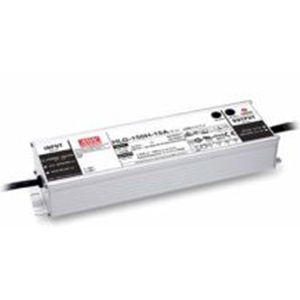

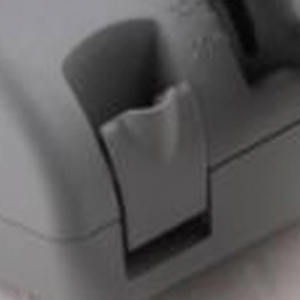

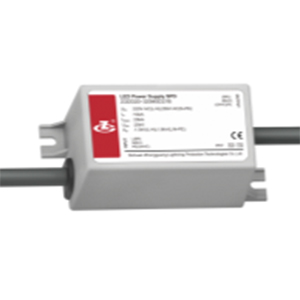

Napájacia jednotka Vysoko výkonný LED ovládač - Stmievanie 0-10V na požiadanie - Značka vodiča si môže vybrať medzi MOSO, Meanwell, Philips, Osram. | Spony Beznástrojové otváranie prevodového priestoru, jednoduchá údržba. |

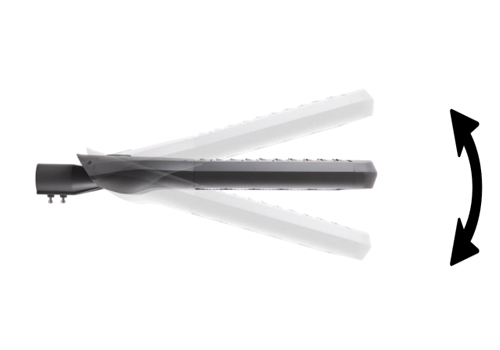

Čap Široký nastaviteľný uhol od 0℃±15℃ pre bočný vstup a montáž na vrch stĺpa. | Odpojovač napájania Automatické vypnutie svietidla pri otvorení prevodového priestoru a po zatvorení, bezpečnosť pre pracovníkov pri údržbe. |

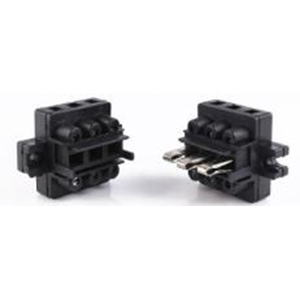

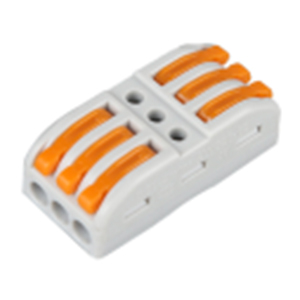

Konektor Rýchlo zásuvný konektor, bez použitia náradia, šetrí čas. | SPD 10kv (voliteľné 20kv) zariadenie na ochranu proti prepätiu, spoľahlivejšia ochrana pre napájaciu jednotku LED. |
K DISPOZÍCII MODUL LED

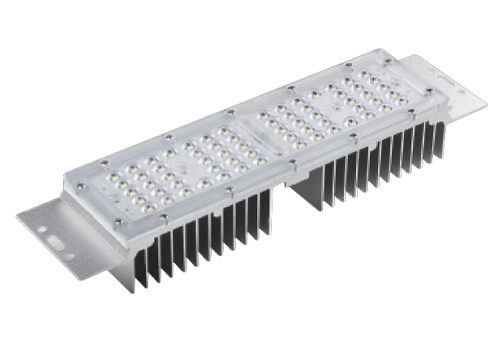

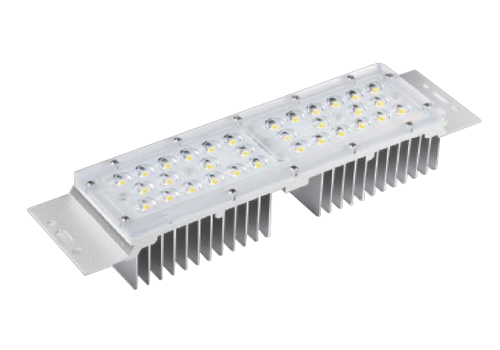

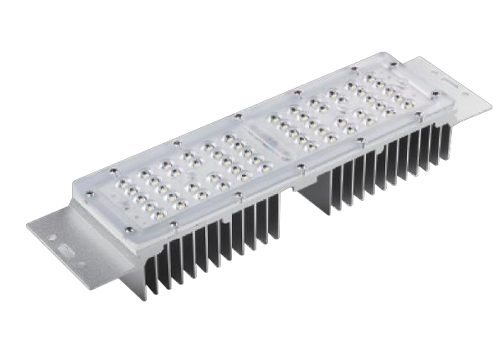

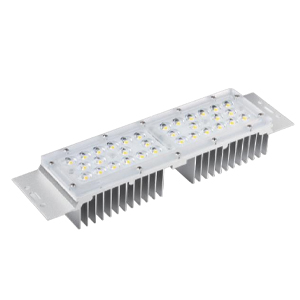

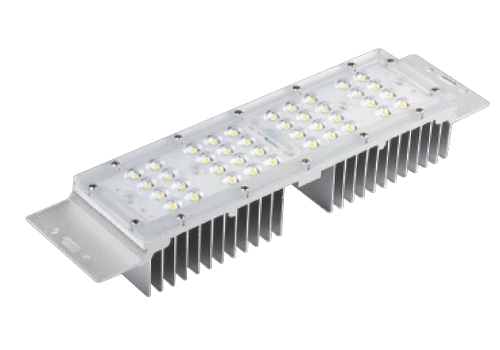

5050 LED MODUL Množstvo LED: 32ks Príkon: 50W | 3030 LED MODUL Množstvo LED: 40ks Príkon: 30W |
3030 LED MODUL Množstvo LED: 56ks Príkon: 50W | 3030 LED MODUL Počet LED: 64ks Príkon: 60W |

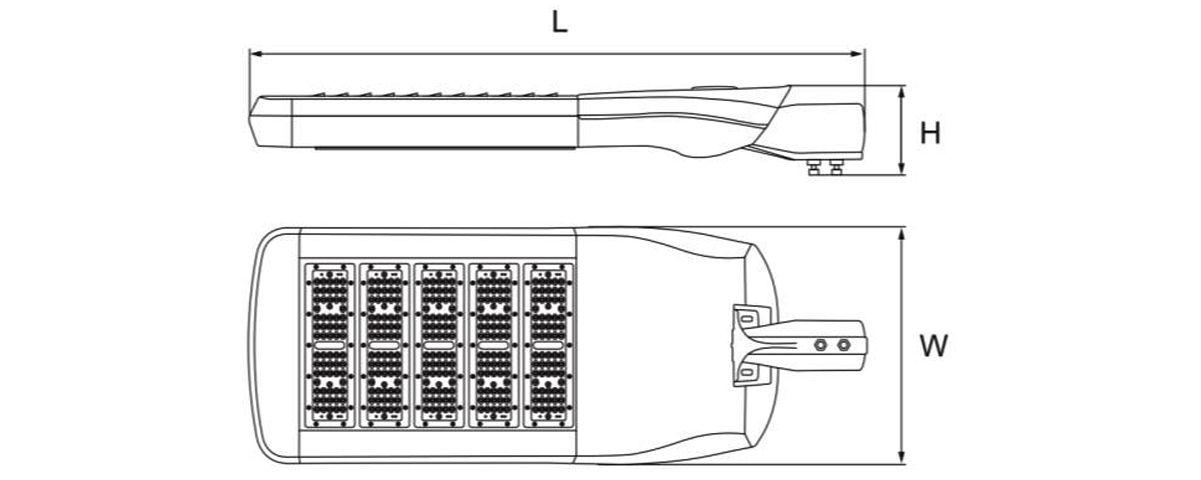

ROZMERY (mm)
| MODEL | Dĺžka (L) | Šírka (W) | Výška (L) |
| FORTUNE M01 | 590 mm | 350 mm | 130 mm |
| FORTUNE M02 | 670 mm | 350 mm | 130 mm |
| FORTUNE M03 | 750 mm | 350 mm | 130 mm |
| FORTUNE M04 | 830 mm | 350 mm | 130 mm |
| FORTUNE M05 | 910 mm | 350 mm | 130 mm |
| FORTUNE M06 | 990 mm | 350 mm | 130 mm |
INFORMÁCIE O OBJEDNÁVKE
| Objednať kód | LED typu | LED Množ | modul Množ | Ohodnotené Príkon | Svietidlo efektívnosť up to | Svetelný tok | CCT | CRI |
| FTM101 | 3030 | 56 | 1 | 50w | 125 Im/w | 6250lm | 3000-6500K | >70 |
| FTM102 | 3030 | 112 | 2 | 100w | 125 Im/w | 12500lm | 3000-6500K | >70 |
| FTM103 | 3030 | 168 | 3 | 150w | 125 Im/w | 18750lm | 3000-6500K | >70 |
| FTM104 | 3030 | 224 | 4 | 200w | 125 Im/w | 25 000 lm | 3000-6500K | >70 |
| FTM105 | 3030 | 280 | 5 | 250w | 125 lm/w | 31250lm | 3000-6500K | >70 |
| FTM106 | 3030 | 336 | 6 | 300w | 125 Im/w | 37 500 lm | 3000-6500K | >70 |
| FTM201 | 5050 | 32 | 1 | 50w | 150 lm/w | 7500lm | 3000-6500K | >70 |
| FTM202 | 5050 | 64 | 2 | 100w | 150 lm/w | 15 000 lm | 3000-6500K | >70 |
| FTM203 | 5050 | 96 | 3 | 150w | 150 lm/w | 22 500 lm | 3000-6500K | >70 |
| FTM204 | 5050 | 128 | 4 | 200w | 150 lm/w | 30 000 lm | 3000-6500K | >70 |
| FTM205 | 5050 | 160 | 5 | 250w | 150 lm/w | 37 500 lm | 3000-6500K | >70 |
| FTM206 | 5050 | 192 | 6 | 300w | 150 lm/w | 45 000 lm | 3000-6500K | >70 |
| Poznámka: - Príkon je možné prispôsobiť na žiadosť projektu. - Štandardná farba náteru krytu tmavošedá, inú farbu je možné nalakovať na požiadanie. | ||||||||
LOGISTICKÉ ÚDAJE

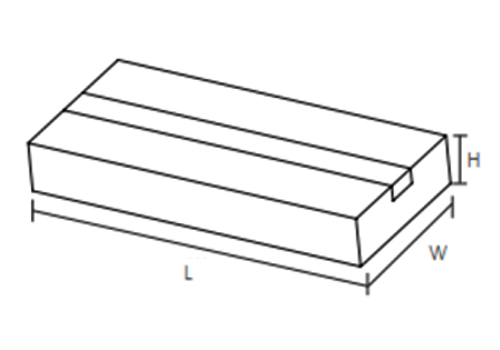

| MODEL | Baliaca jednotka (ks/kartón) | Veľkosť kartónu (mm) (Dĺžka*Šírka*Výška) | Čistá hmotnosť | Hrubá hmotnosť | Objem |
| FORTUNE M01 | 1 | 640*380*180mm | 6,0 kg | 6,8 kg | 43,8 dm³ |
| FORTUNE M02 | 1 | 720*380*180mm | 7,2 kg | 8,0 kg | 49,2 dm³ |
| FORTUNE M03 | 1 | 800*380*180mm | 8,4 kg | 9,3 kg | 54,7 dm³ |
| FORTUNE M04 | 1 | 880*380*180mm | 9,5 kg | 10,5 kg | 60,2 dm³ |
| FORTUNE M05 | 1 | 960*380*180mm | 10,8 kg | 11,9 kg | 65,7 dm³ |
| FORTUNE M06 | 1 | 1040*380*180mm | 12,2 kg | 13,4 kg | 71,1 dm³ |
INŠTALÁCIA

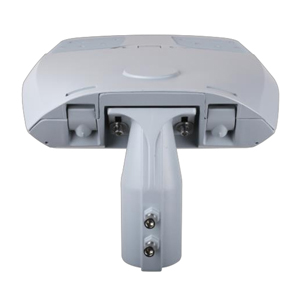

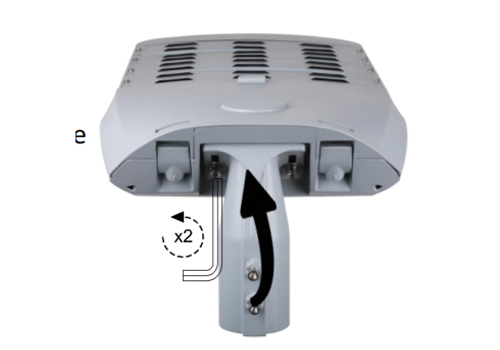

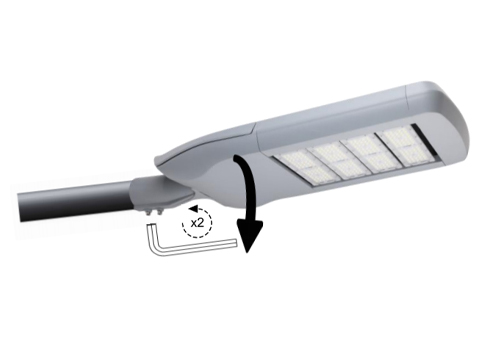

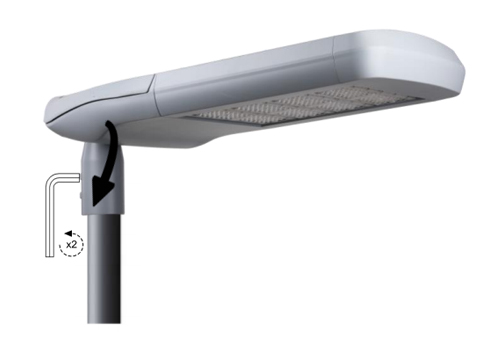

Dotiahnite svietidlo k stĺpu imbusovým kľúčom. | Uvoľnite skrutky imbusovým kľúčom a otočte nástavec do polohy bočného vstupu. |

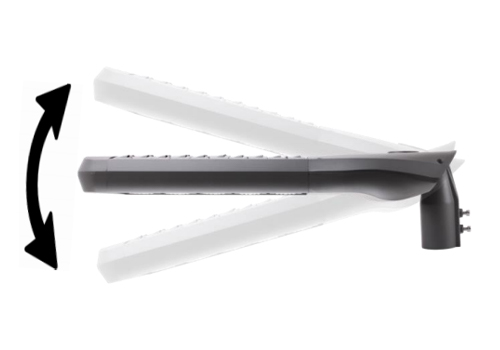

Na inštaláciu svietidla je potrebné iba jedno ručné náradie. | Uhol hrdla je možné nastaviť o -15°,-10°,0°,5°, 10°,15°. |

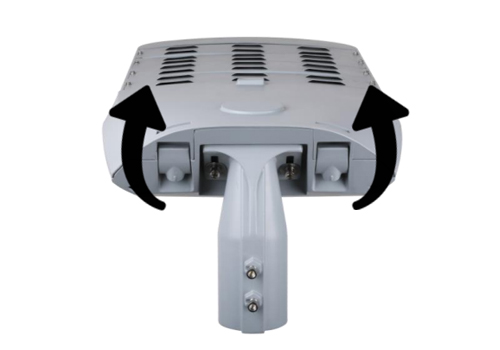

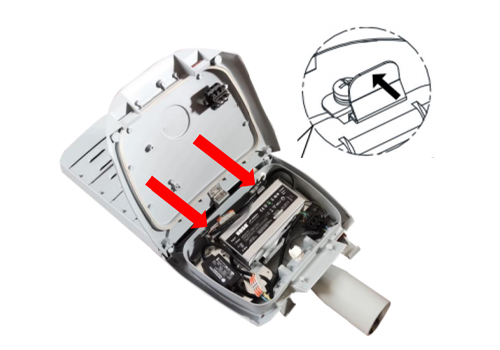

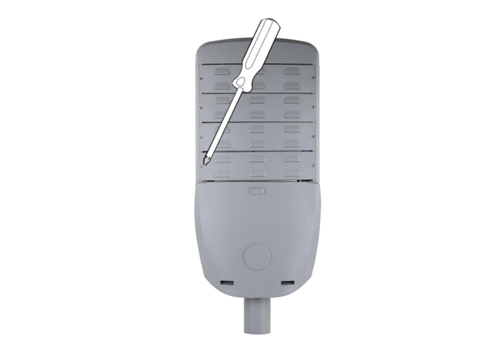

Uhol hrdla je možné nastaviť o -15°,-10°,0°,5°, 10°,15°. | Stlačte dve spony, aby ste otvorili prevodový priestor. |

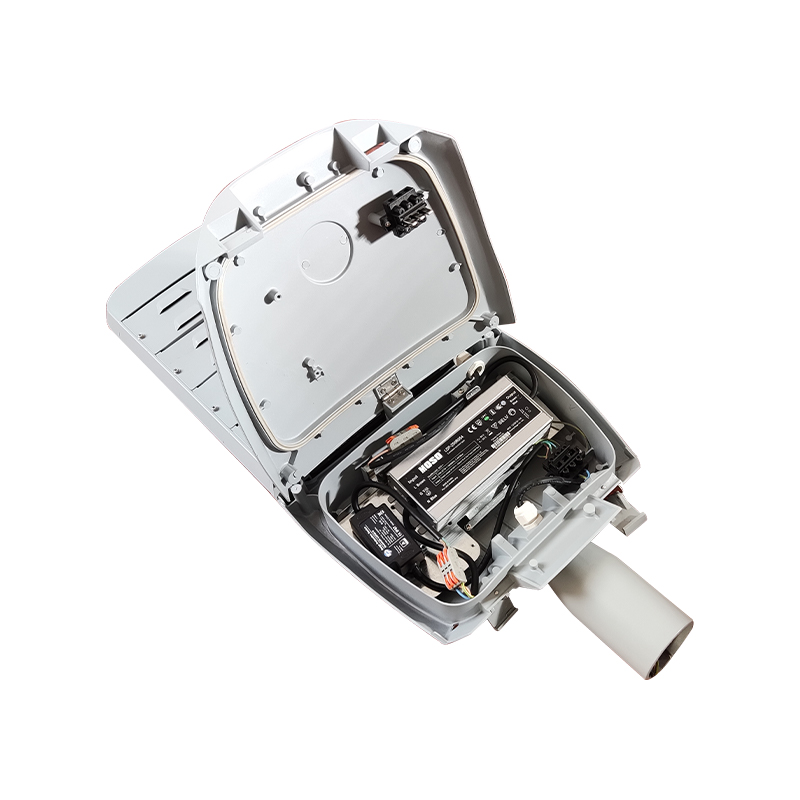

Umiestnite kryt prevodového priestoru do uzamknutej polohy, zatlačte 2 spony za pás a vyberte dosku prevodovky, vymeňte chybné elektronické súčiastky za nové a potom zaistite prevodový priestor. | Uvoľnite zadný krycí list a odstráňte ho, potom pokračujte v uvoľňovaní skrutiek zaistených na profile, odstráňte chybný modul LED a nahraďte ho novým. Pripojte a utiahnite každú časť späť krok za krokom. |
