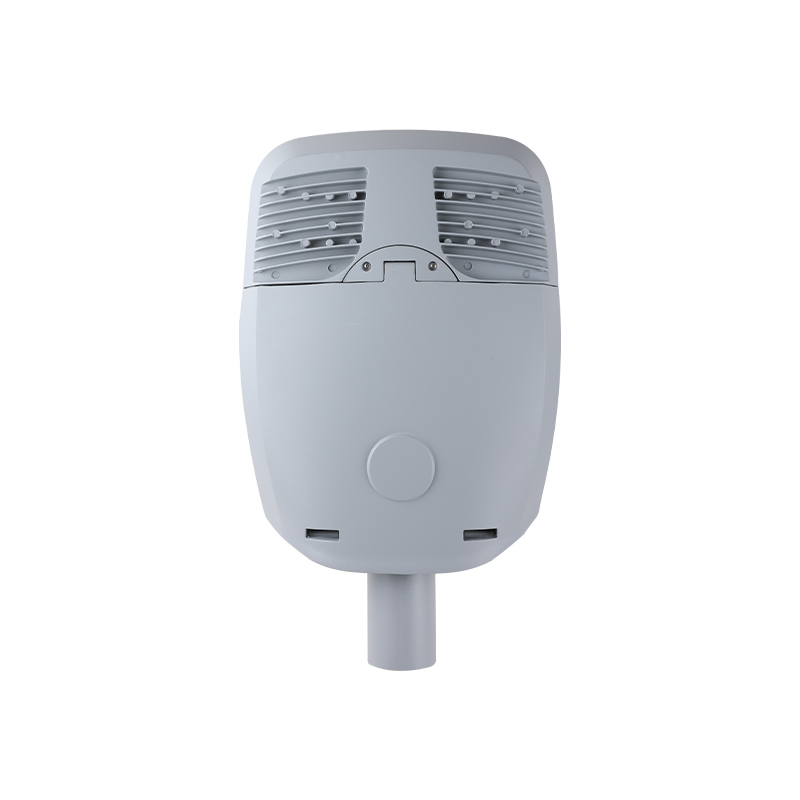

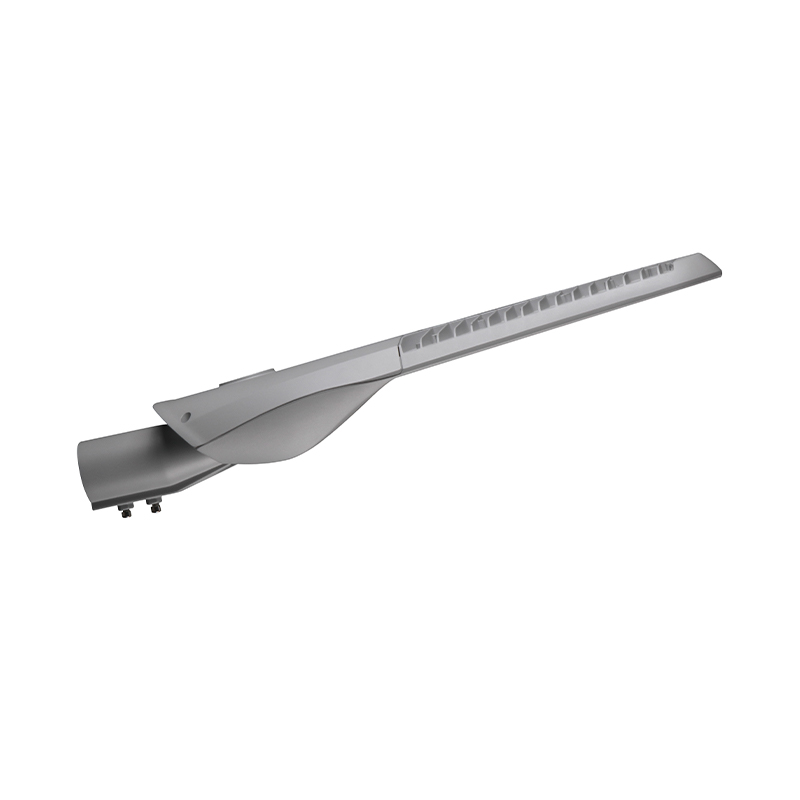

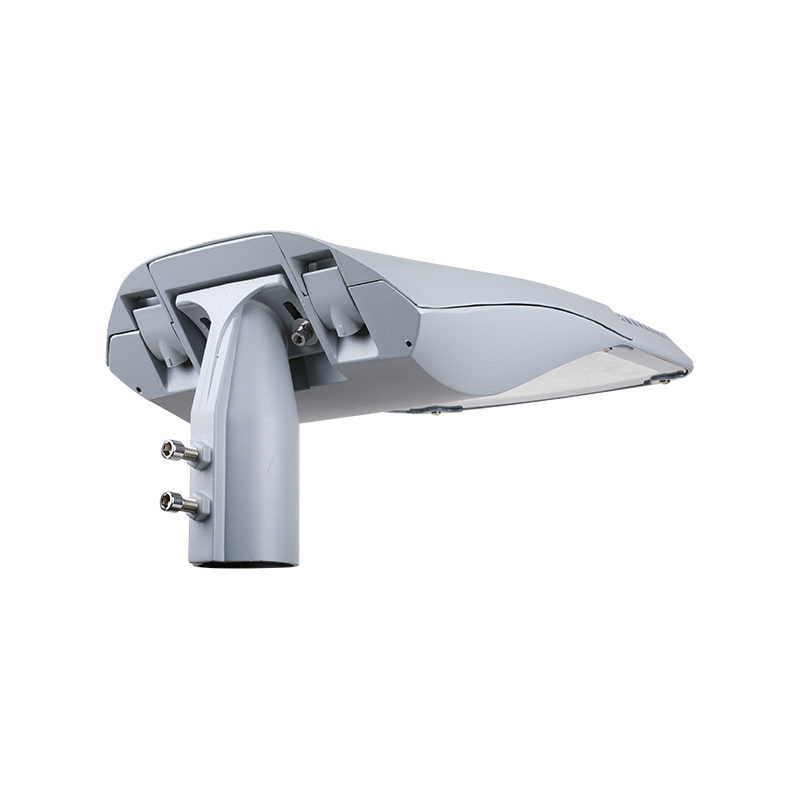

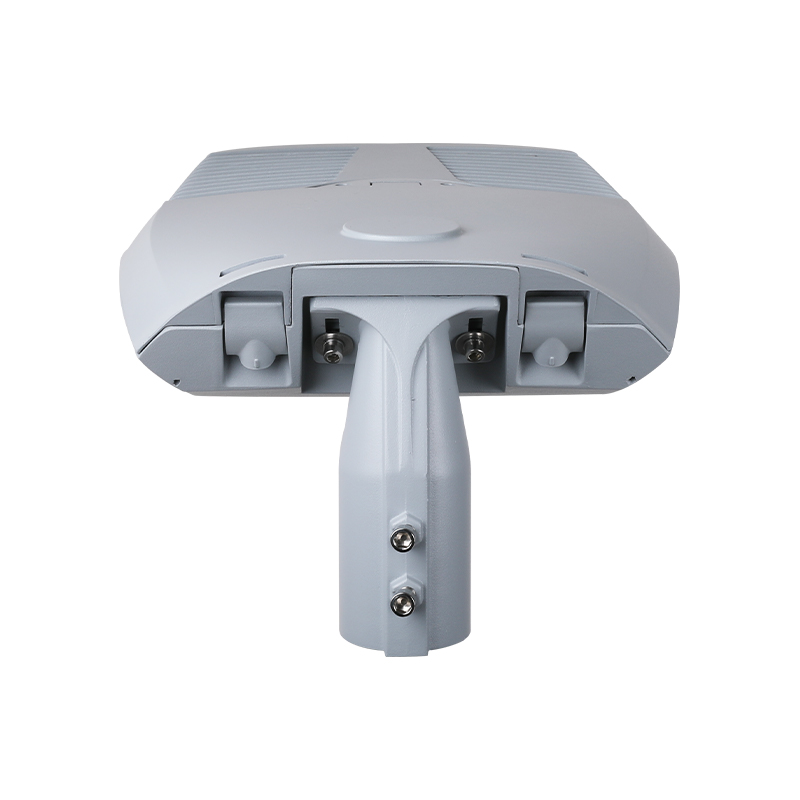

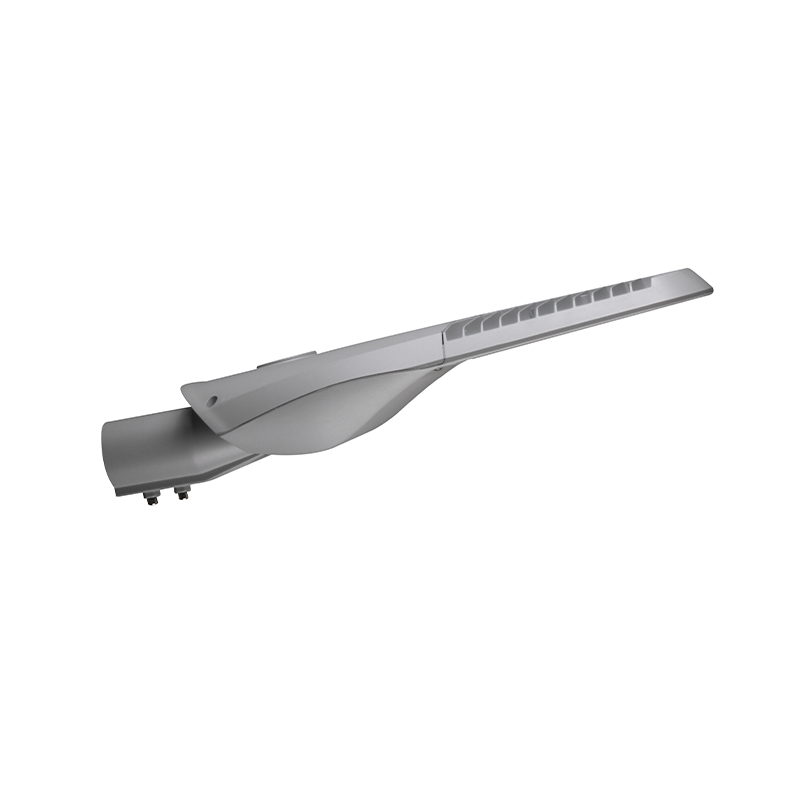

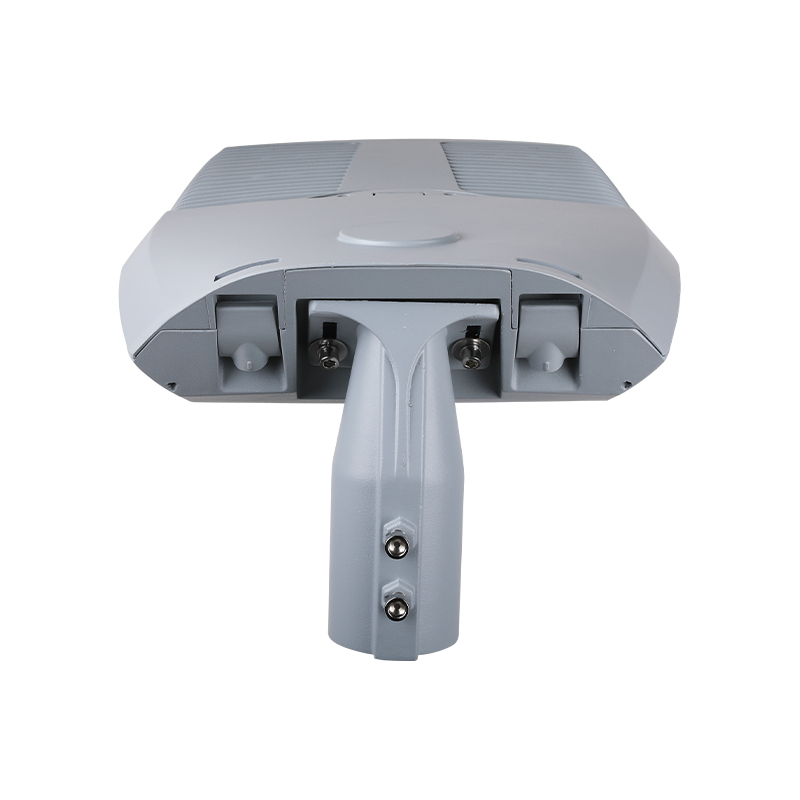

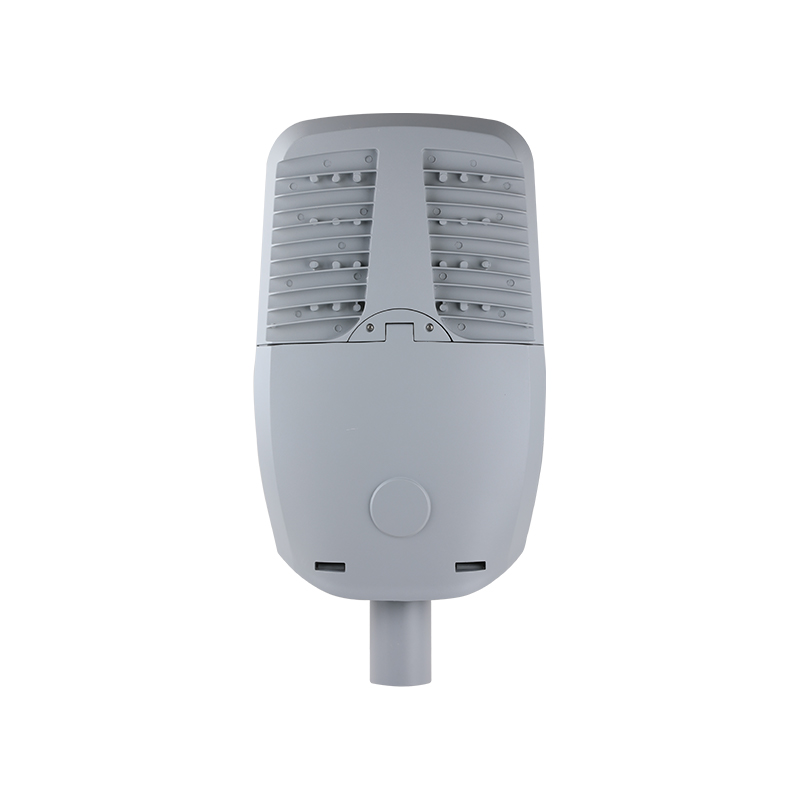

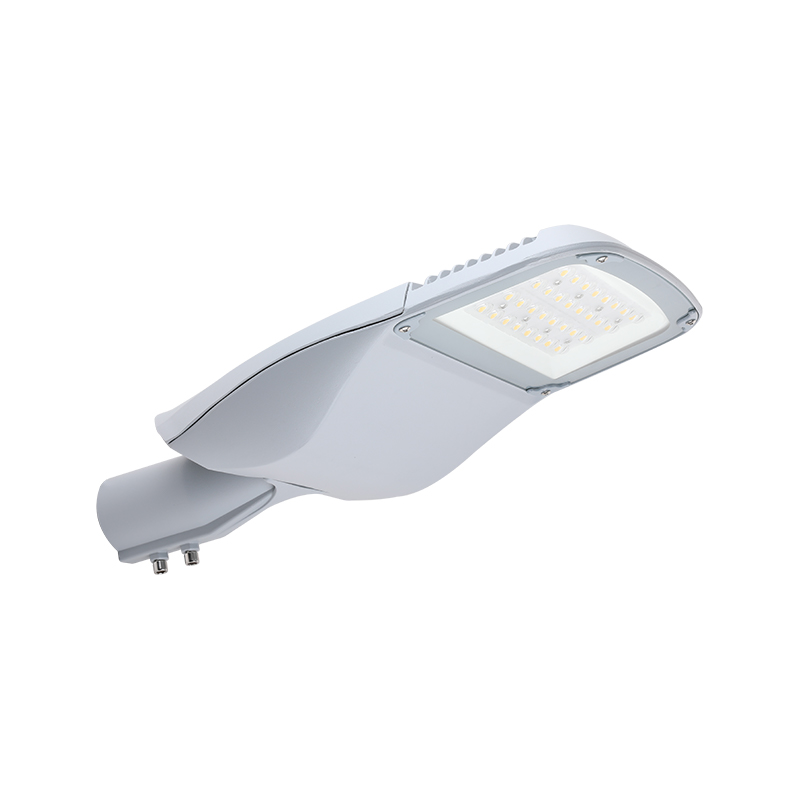

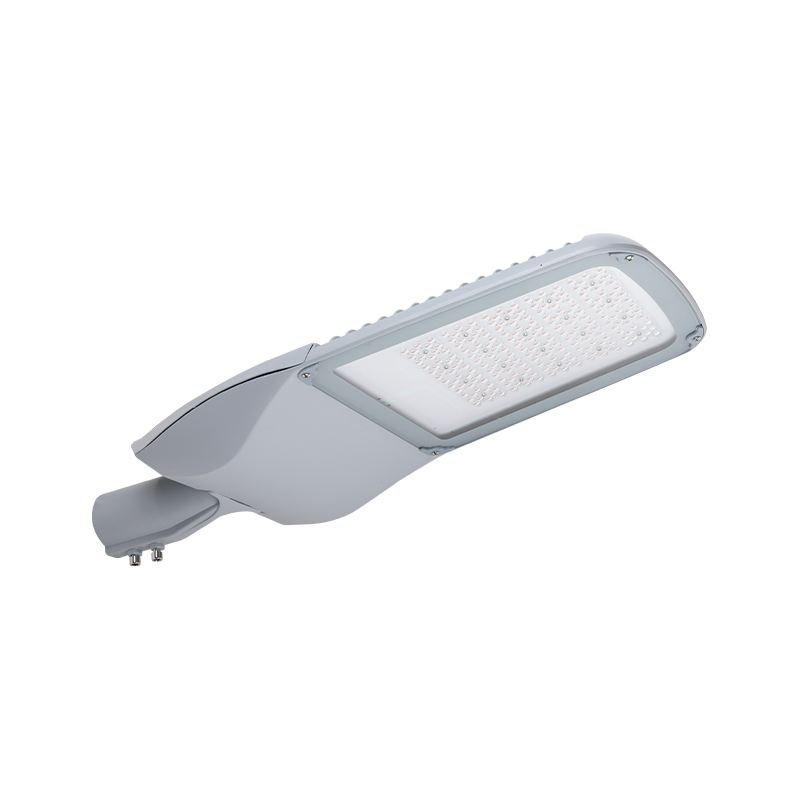

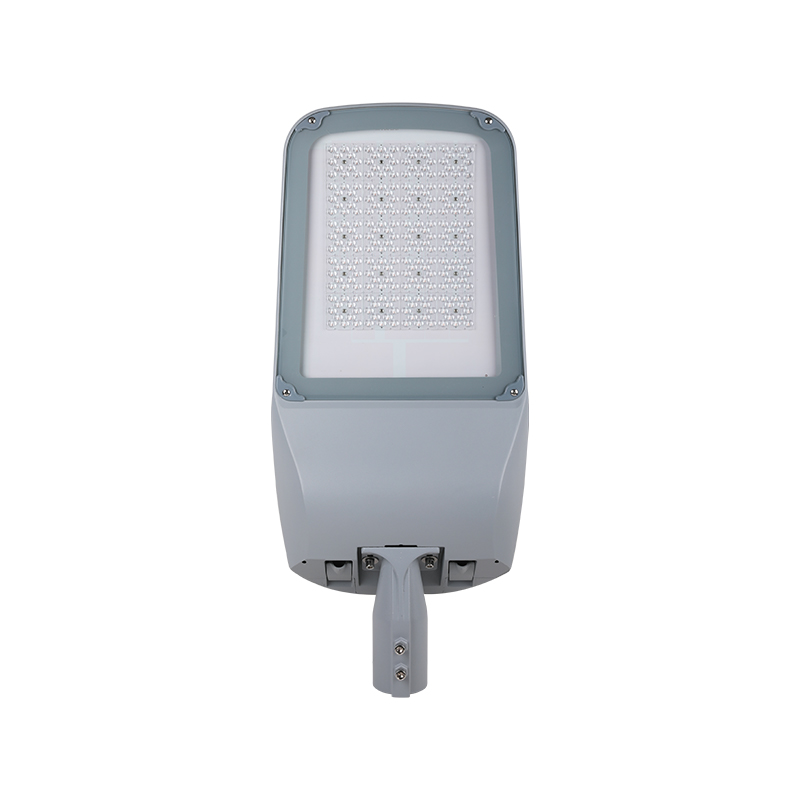

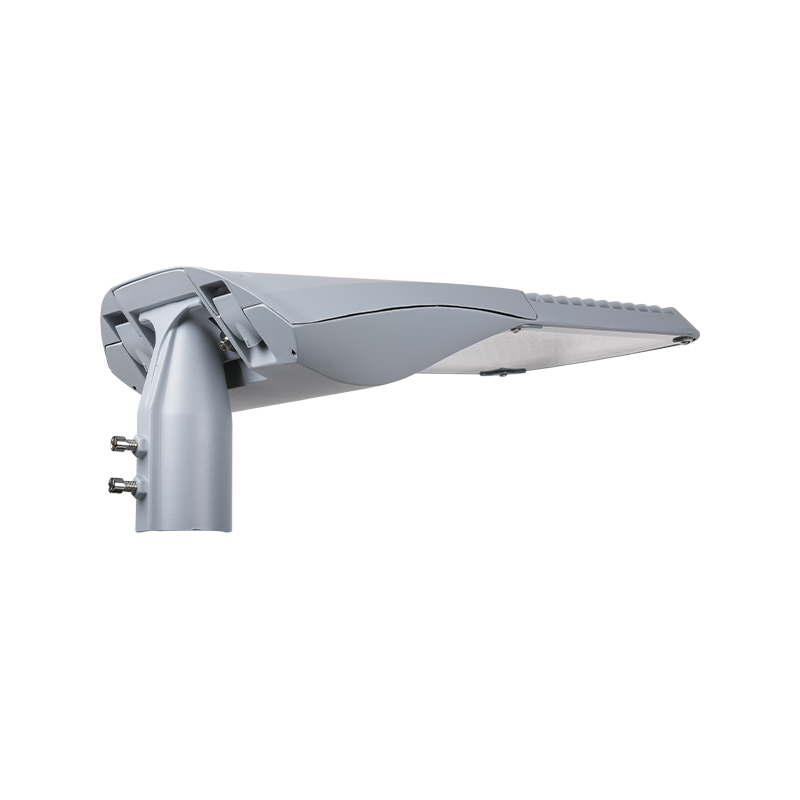

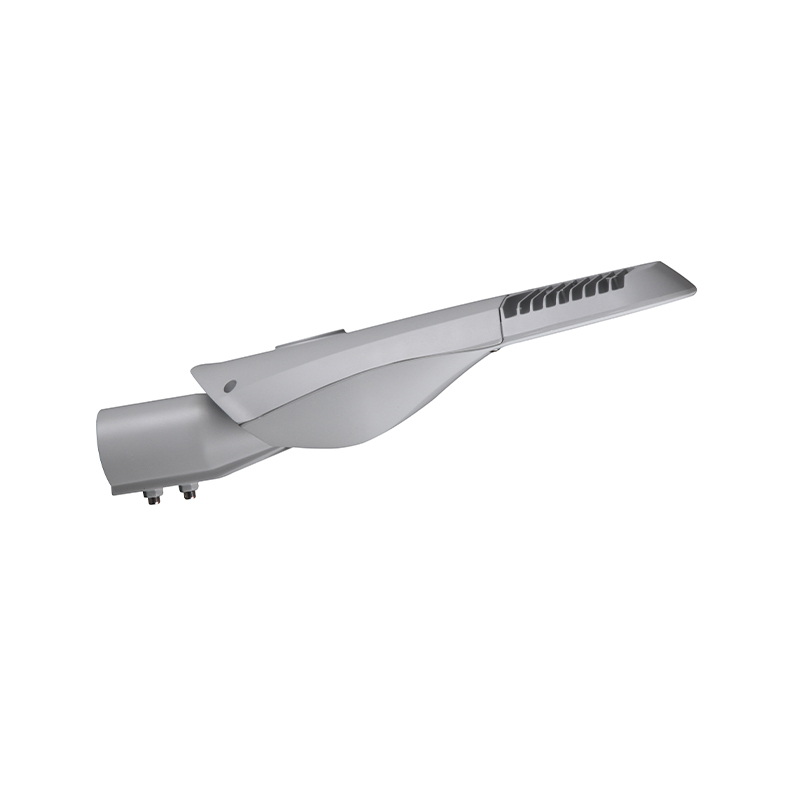

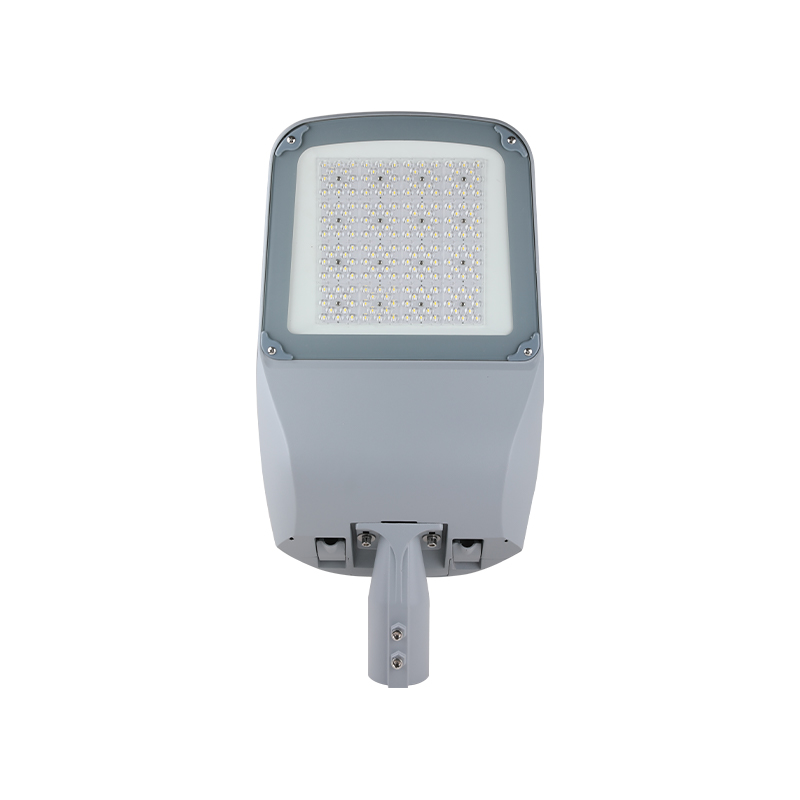

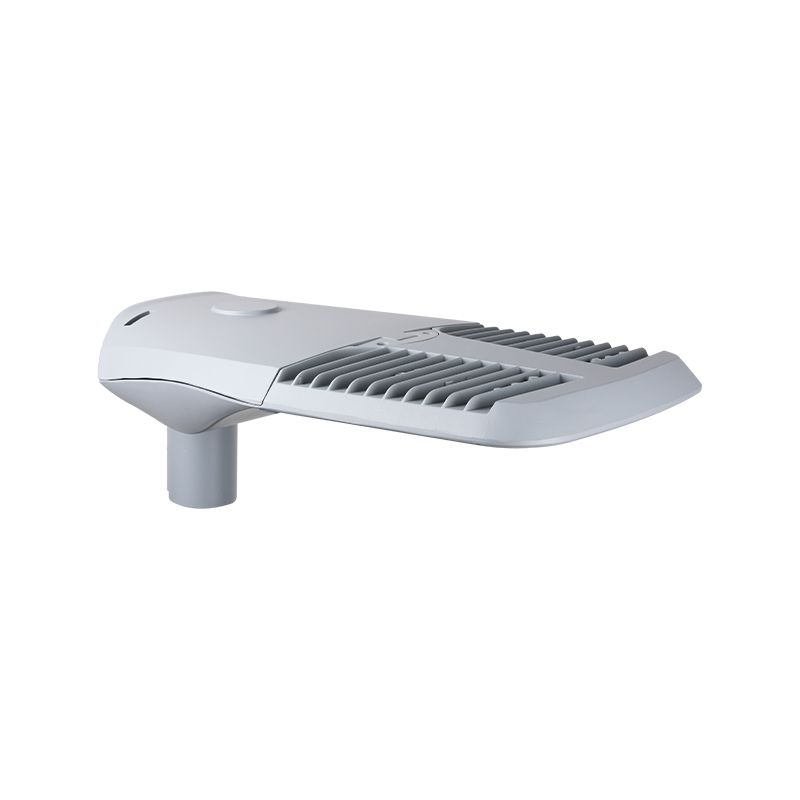

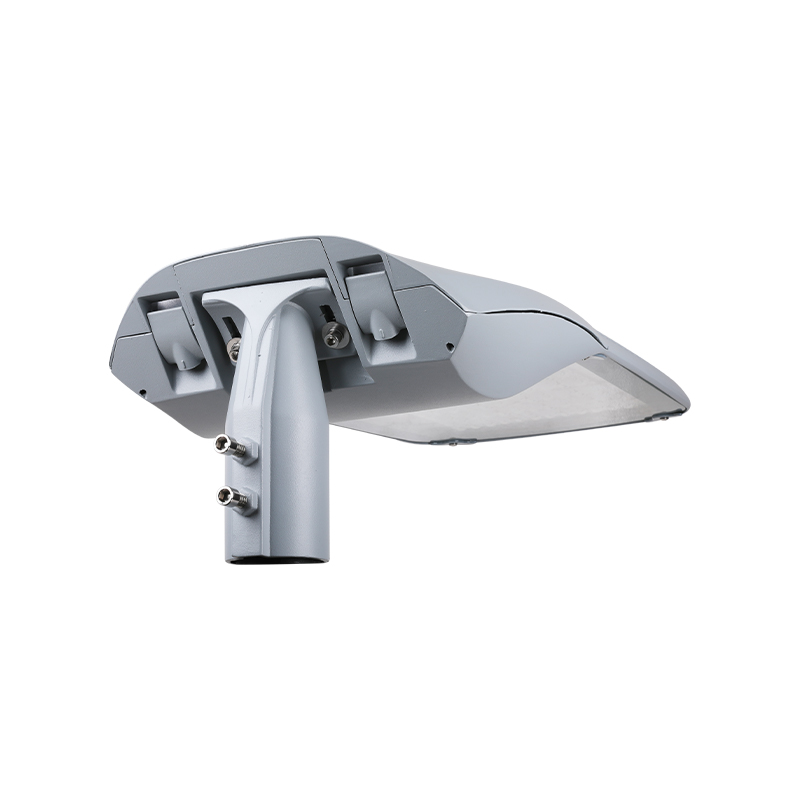

SMD LED čip 3030/5050 LED pouličné osvetlenie série FORTUNE

Popis produktu

FORTUNE ponúka tri veľkosti, ktoré vyhovujú rôznym scenárom, čo výrazne zlepšuje flexibilitu a nákladovú efektívnosť projektu. Zariadenie zároveň podporuje nastaviteľné uhlové zásuvky, ktoré môžu spĺňať rôzne potreby bočného vstupu a inštalácie na vrchol stĺpa, čo používateľom poskytuje veľké pohodlie.
Z hľadiska údržby zariadenie jednoducho otvorí prevodovku bez náradia a veľmi vhodná je aj výmena prevodovej vaničky, čo výrazne znižuje náročnosť údržby a predlžuje životnosť. Prijatý dizajn optických šošoviek nielenže realizuje asymetrické rozloženie svetla, ale tiež účinne znižuje oslnenie, zlepšuje rovnomernosť svetla a poskytuje používateľom pohodlnejšie osvetlenie. LED svetelný zdroj a dizajn prevodovky zariadenia majú tiež potenciál pre budúce vylepšenia. Používatelia ich môžu podľa potreby jednoducho vymeniť, aby sa ďalej zlepšil výkon zariadenia.

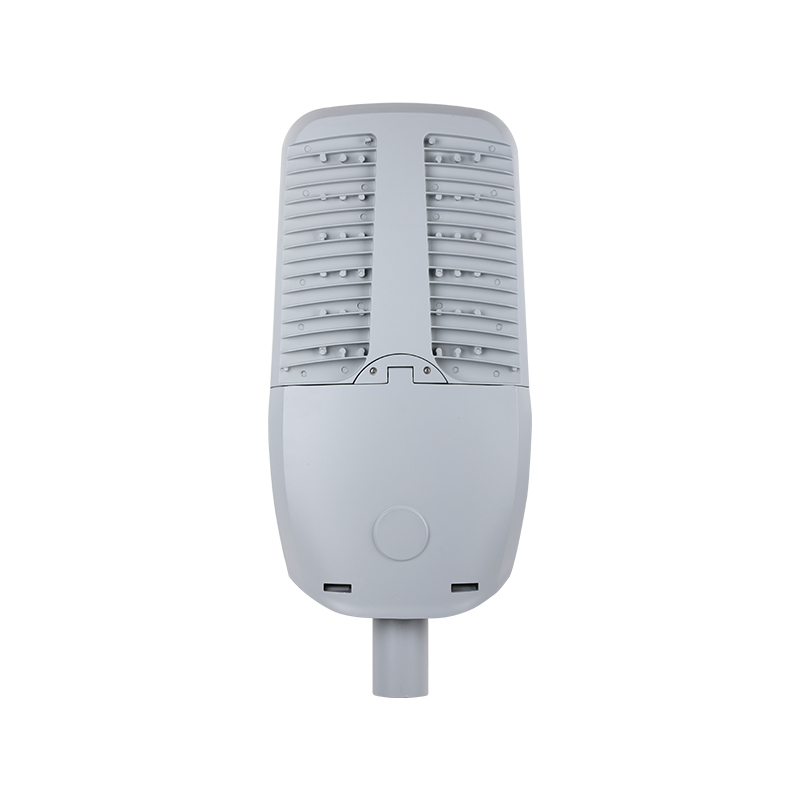

Telo je vyrobené z vysokotlakovo liateho hliníka a povrch je pokrytý koróziou odolným polyesterovým práškovým lakom. Je nielen krásny a odolný, ale má aj dobrú odolnosť proti korózii a dokáže sa prispôsobiť rôznym zložitým prostrediam. Konštrukcia chladiča využíva efektívnu technológiu odvádzania tepla na zabezpečenie stability a bezpečnosti zariadenia počas dlhodobej prevádzky, čím sa efektívne predlžuje životnosť zariadenia.

HLAVNÉ APLIKÁCIE

CESTA A DIAĽNICA

MOSTY

MESTSKÉ A OBYTNÉ OBLASTI

NÁMESTNÉ A PEŠIE PLOCHY

TECHNICKÉ ŠPECIFIKÁCIE

SPEC	MINI	MIDI	MAXI
Príkon	50-80W	80-150W	100-200w
Vstupné napätie	100-277V/50-60Hz
Teplota farby	3000-6500K
Index vykresľovania farieb	CRI > 70
Prevádzková teplota	-40 ℃ ~ 50 ℃
Materiál na bývanie	ADC12
Ochrana proti vniknutiu	IP66
Nárazová sila	IK08
Prepäťová ochrana	10KV/20KV
Difúzor	Tvrdené sklo
Priemer hrdla	60 mm
Hmotnosť	5,9 kg	7,5 kg	8,8 kg

DIZAJN PODROBNE

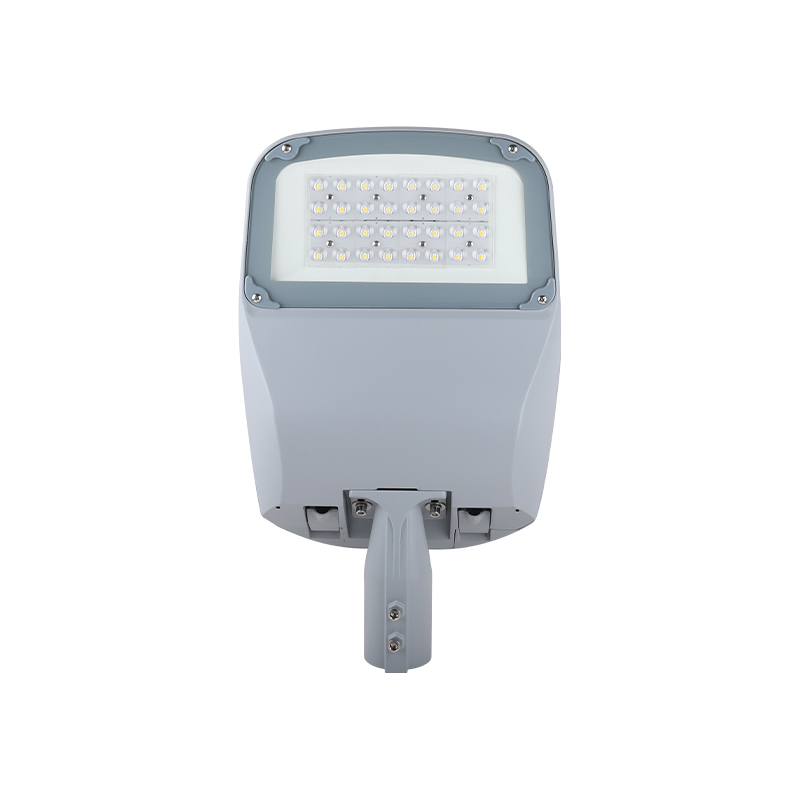

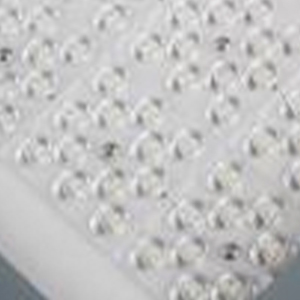

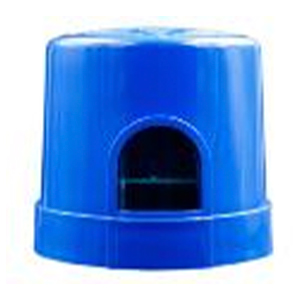

Led čipy LED čipy Lumileds 3030 & 5050 s účinnosťou svietidla až 150 lm/w, dlhou životnosťou 50000 hodín.	Fotokontrola (voliteľné) Voliteľné so zásuvkou NEMA a fotobunkou/skratovacím uzáverom.

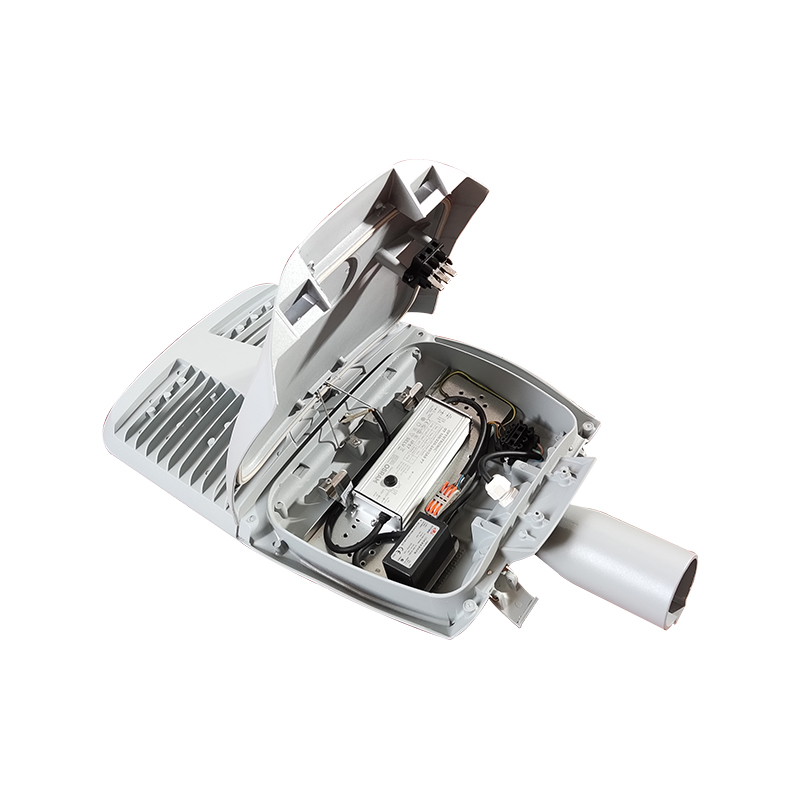

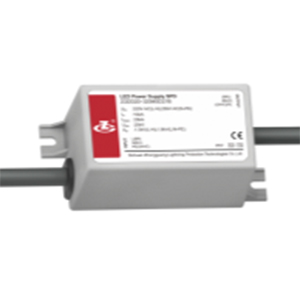

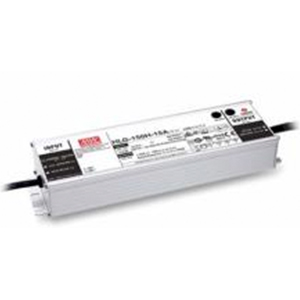

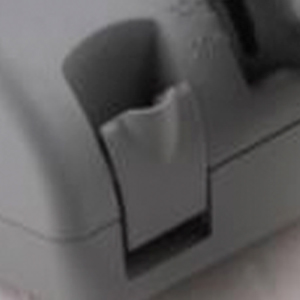

Napájacia jednotka Vysoko výkonný LED ovládač -0-10V stmievanie na požiadanie -Značka vodiča si môže vybrať medzi MOSO, Meanwell, Philips, Osram.	Spony Beznástrojové otváranie prevodového priestoru, jednoduchá údržba.

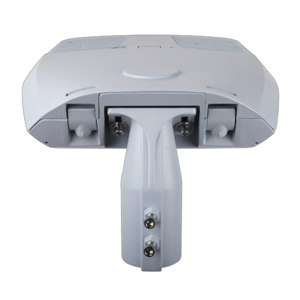

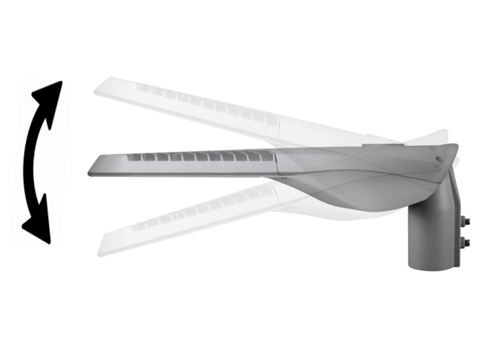

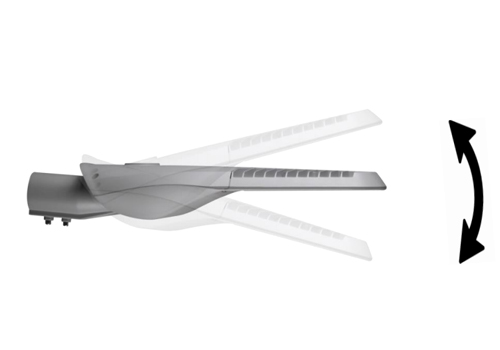

Čap Široký nastaviteľný uhol od 0°-±15° pre bočný vstup a montáž na vrch stĺpa.	Odpojovač napájania Automatické vypnutie svietidla pri otvorení prevodového priestoru a po zapnutí zatvorenia, bezpečnosť pre pracovníkov počas údržby.

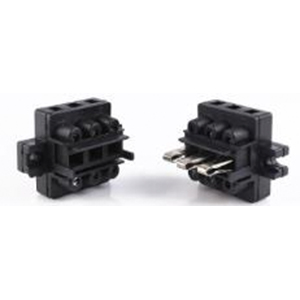

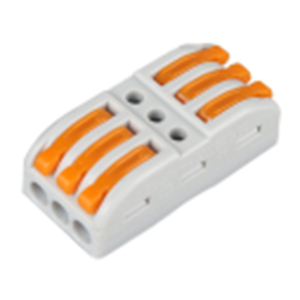

Konektor Rýchly zásuvný konektor, bez použitia náradia, šetrí čas.	SPD 10kv (voliteľné 20kv) zariadenie na ochranu proti prepätiu, spoľahlivejšia ochrana pre LED napájaciu jednotku.

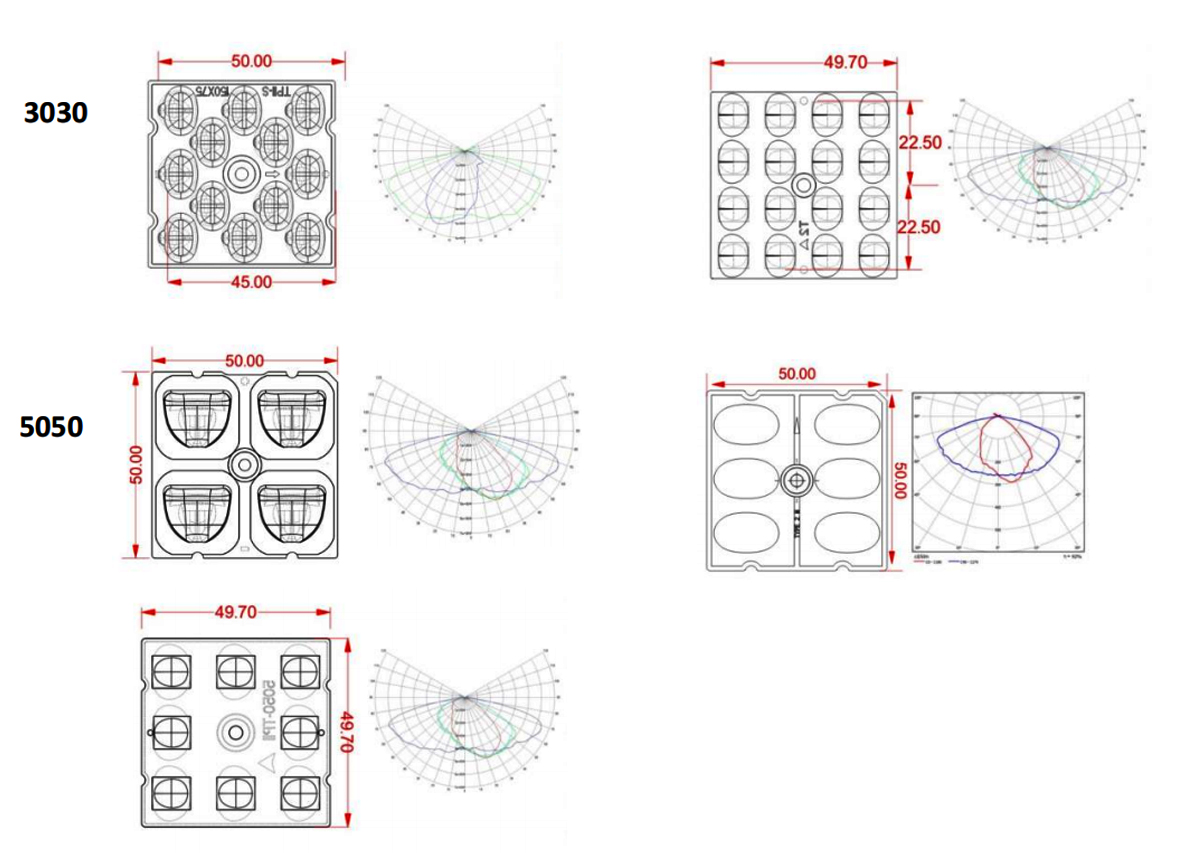

K DISPOZÍCII OPTIKA

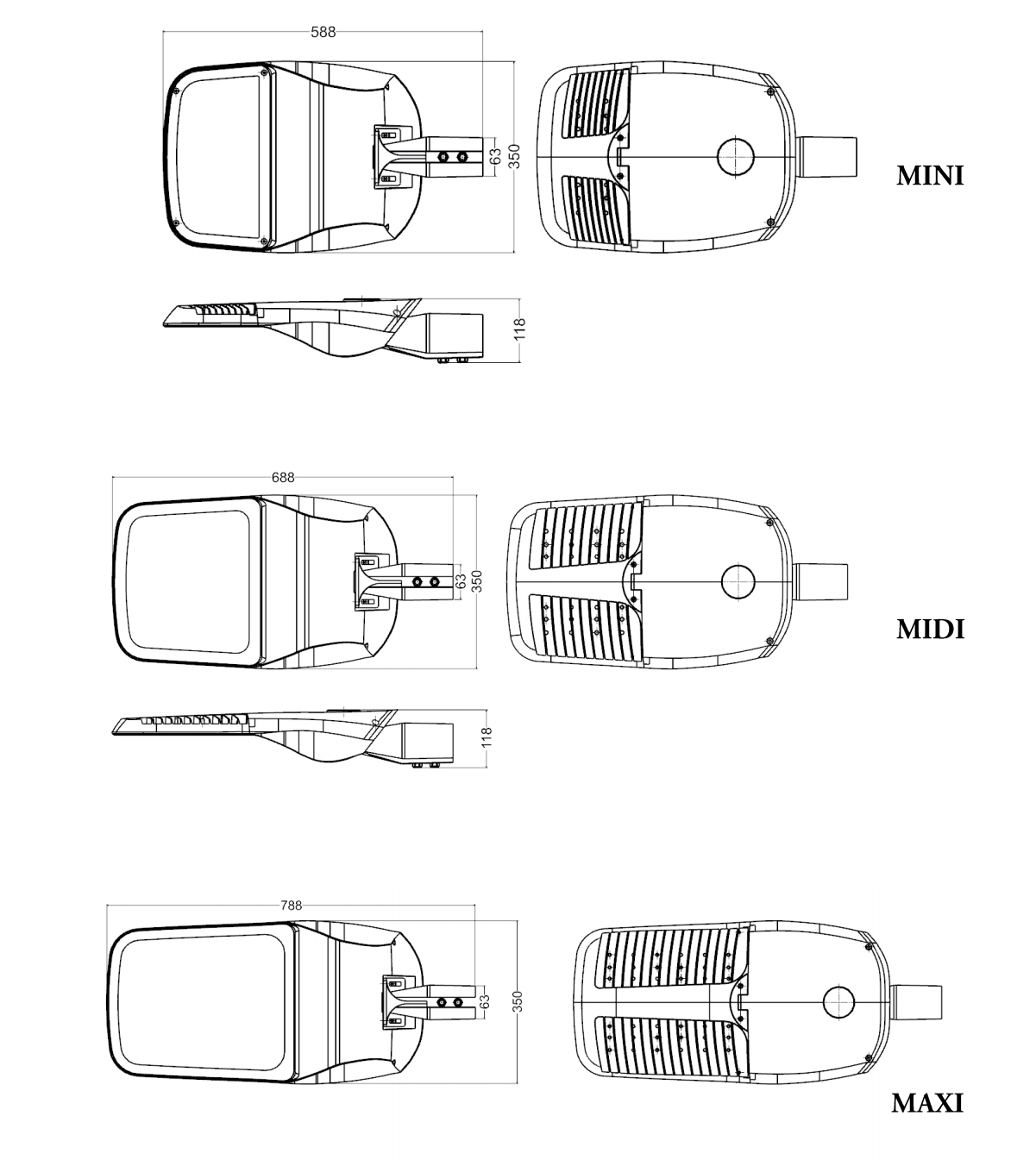

ROZMERY (mm)


INFORMÁCIE O OBJEDNÁVKE

LOGISTICSDATA

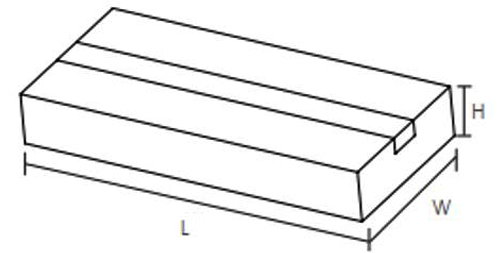

MODEL	Baliaca jednotka (ks/kartón)	Veľkosť kartónu (mm) (Dĺžka*Šírka*Výška)	Čistá hmotnosť	Gross weight	Objem
FORTUNE MINI	1	630*390*180mm	5,9 kg	6,5 kg	44,2 dm³
FORTUNE MIDI	1	730*390*180mm	7,5 kg	8,3 kg	51,2 dm³
FORTUNE MAXI	1	830*390*180mm	8,8 kg	9,8 kg	58,3 dm³

INŠTALÁCIA

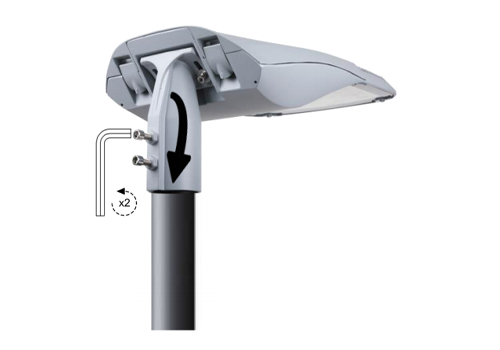

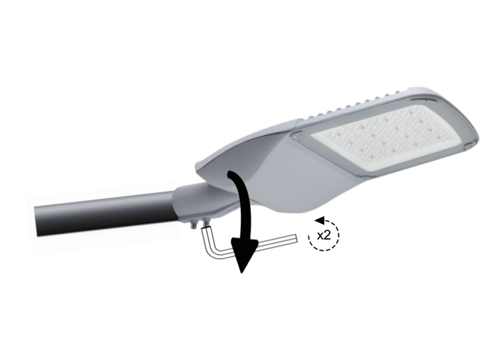

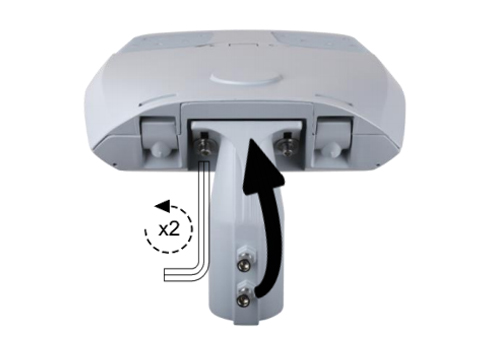

Dotiahnite svietidlo k stĺpu imbusovým kľúčom.	Uvoľnite skrutky imbusovým kľúčom a otočte nástavec do polohy bočného vstupu
Na inštaláciu svietidla je potrebné iba jedno ručné náradie.	-15° až 15°. Uhol hrdla je možné nastaviť o -15°,-10°,0°,5°,10°,15°.

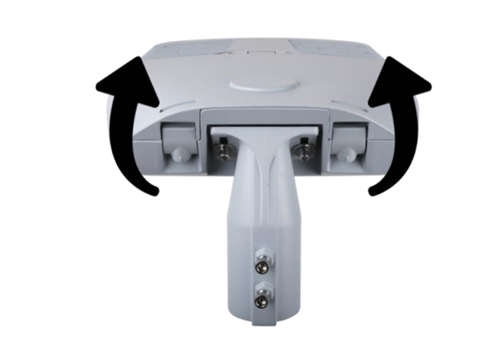

-15° až 15° Uhol hrdla je možné nastaviť o -15°,-10°,0°,5°,10°,15°.	Stlačte dve spony, aby ste otvorili prevodový priestor.

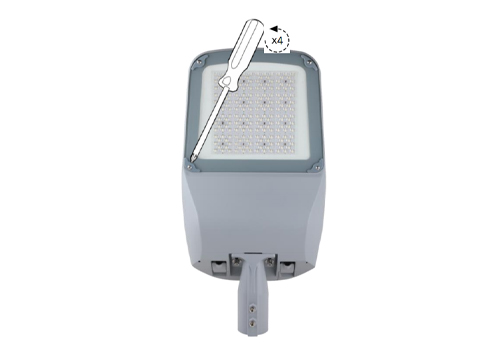

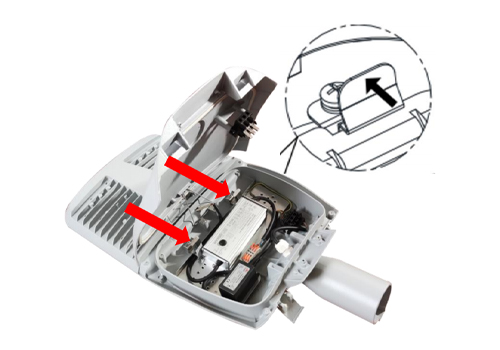

Umiestnite kryt prevodového priestoru do uzamknutej polohy, zatlačte 2 spony za pás a vyberte dosku prevodovky, vymeňte chybné elektronické súčiastky za nové a potom zaistite prevodový priestor.	Uvoľnite skrutky a odstráňte sklo, potom pokračujte v uvoľňovaní skrutiek zaistených na doske plošných spojov, odstráňte chybnú dosku plošných spojov a nahraďte ju novou. Pripojte a utiahnite každú časť späť krok za krokom.
