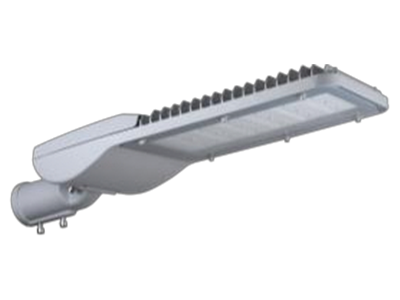

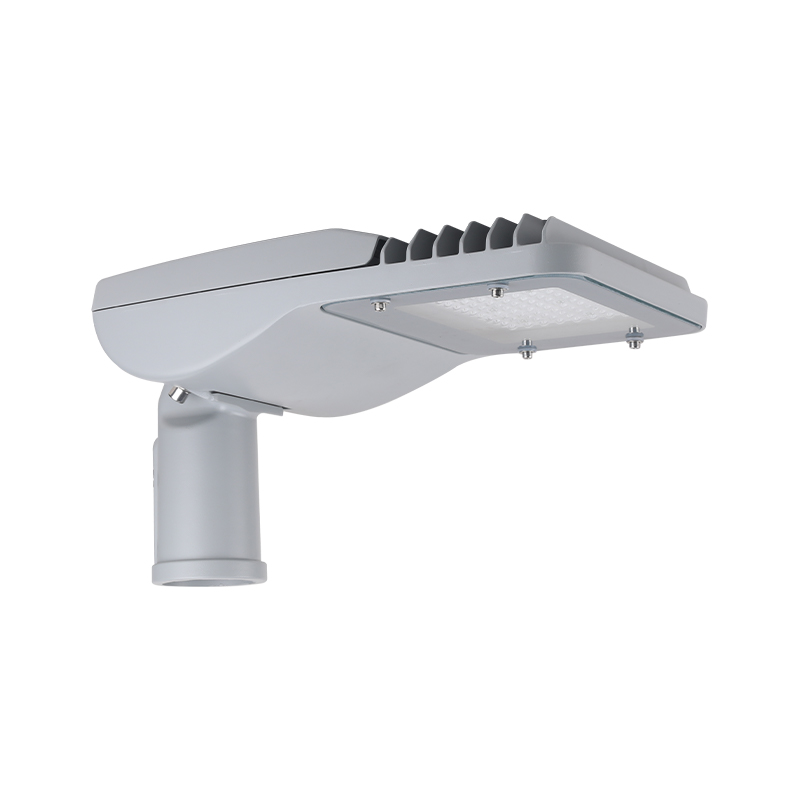

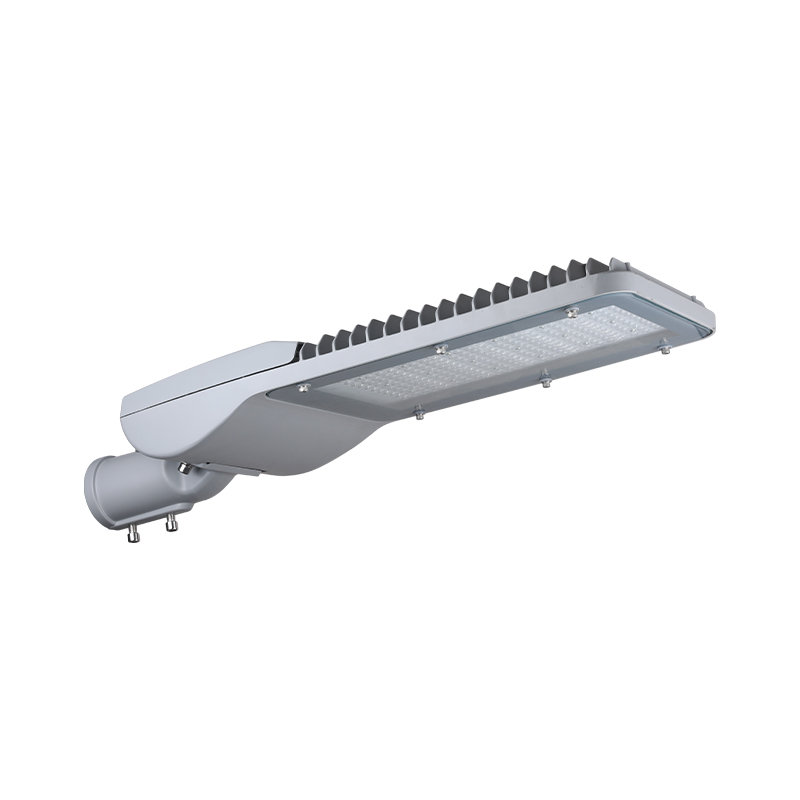

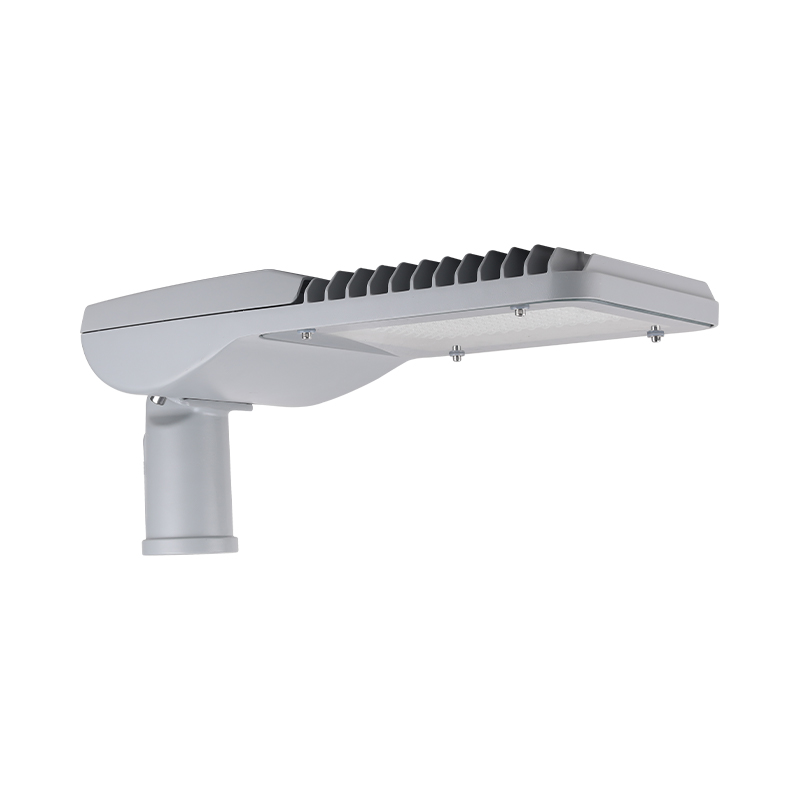

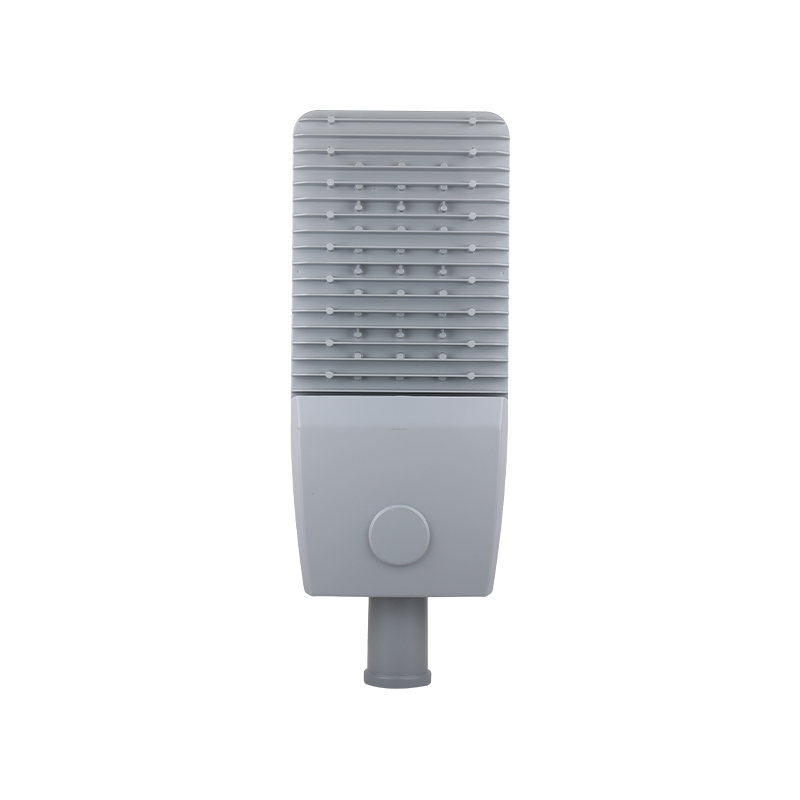

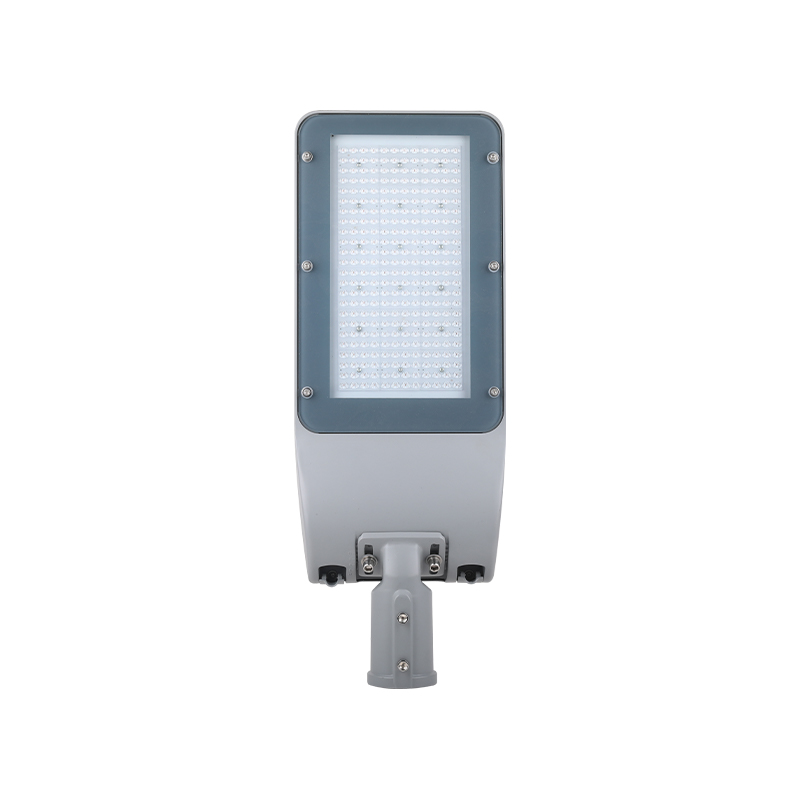

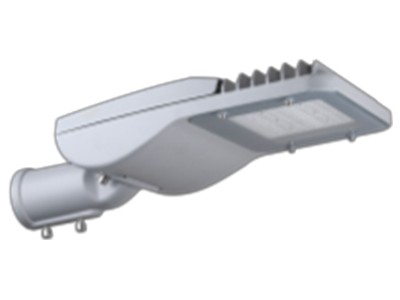

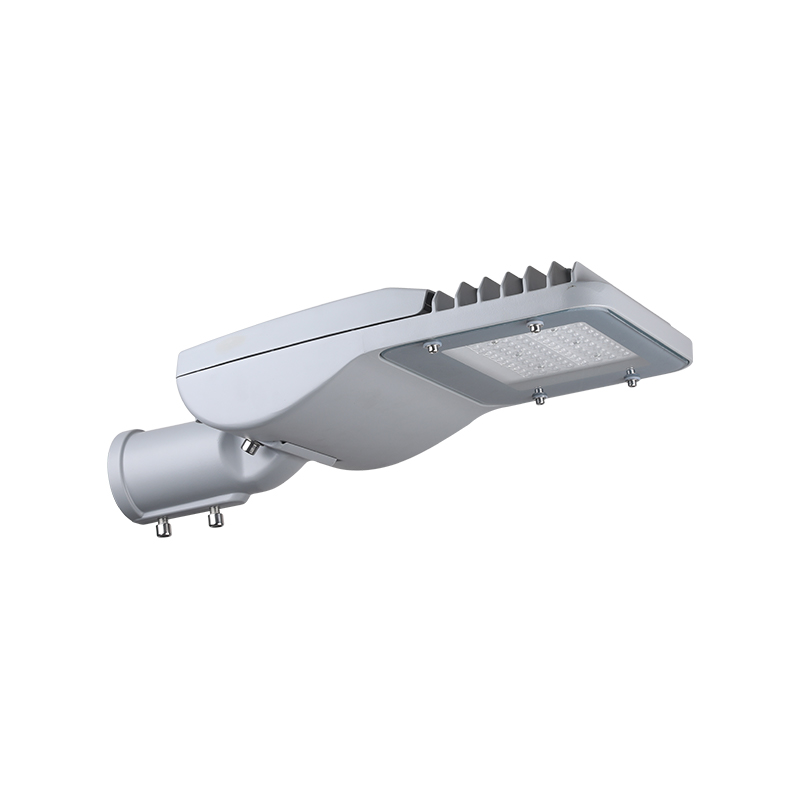

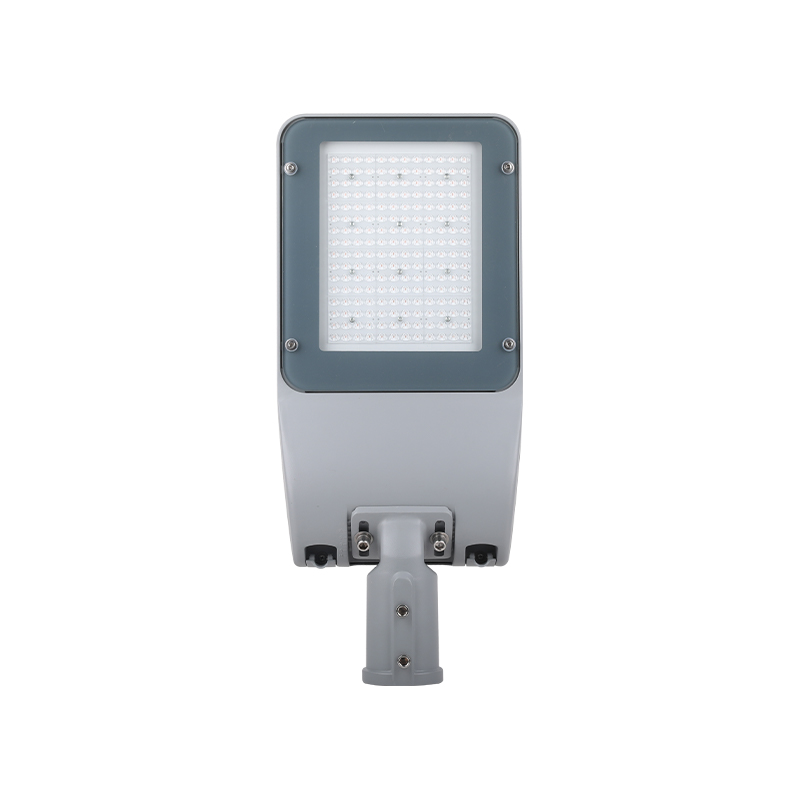

Name: Vysokotlakové puzdro z hliníkového odlievania ATLANTIC PRO LED pouličné svetlá
Brand: Jiangsu Dingrui Lighting Technology Co., Ltd.

Popis produktu

VLASTNOSTI
1. Dosthorené v šiestich veľkostiach, nákladovo efektívnejšie pre projekty.
Čipová LED 5050/3030, 120-180 lm/w Vysokotlakovo liate hliníkové telo s odolným polyesterovým práškovým povlakom odolným voči korózii.
2. IP66, lk09 10 kv/20kv SPD voliteľné.
3. Nastaviteľný uhol hrdla 0±15°.
4. Jedinečný odnímateľný dizajn umožňuje rýchlu demontáž horného krytu a dosky ovládača bez pomoci akýchkoľvek nástrojov, čo uľahčuje kontrolu, opravu a výmenu vnúdorných komponentov a zlepšuje efektivitu údržby zariadenia.
5. Bezpečnostný spínač/fotobunka/skratovací uzáver/inteligentný senzor voliteľné na požiadanie 5 rokov záruka.

HLAVNÉ APLIKÁCIE

CESTA A DIAĽNICA

MOSTY

MESTSKÉ A OBYTNÉ OBLASTI

NÁMESTNÉ A PEŠIE PLOCHY

TECHNICKÉ ŠPECIFIKÁCIE

SPEC

MINI

MIDI

MAXI

Príkon

30-75W

80-150W

150-200W

Vstupné napätie

100-277V/50-60Hz

Teplota farby

3000-6500K

Index podania farieb

CRI > 70

Prevádzková teplota

-40 ℃ ~ 50 ℃

Materiál na bývanie

ADC12

Ochrana proti vniknutiu

IP66

Nárazová sila

IK08/IK09 voliteľné

Prepäťová ochrana

10KV/20KV

Difúzor

Tvrdené sklo

Čap priemer

50 mm/60 mm

Hmotnosť

4,3 kg

5,6 kg

6,8 kg

DIZAJN PODROBNE

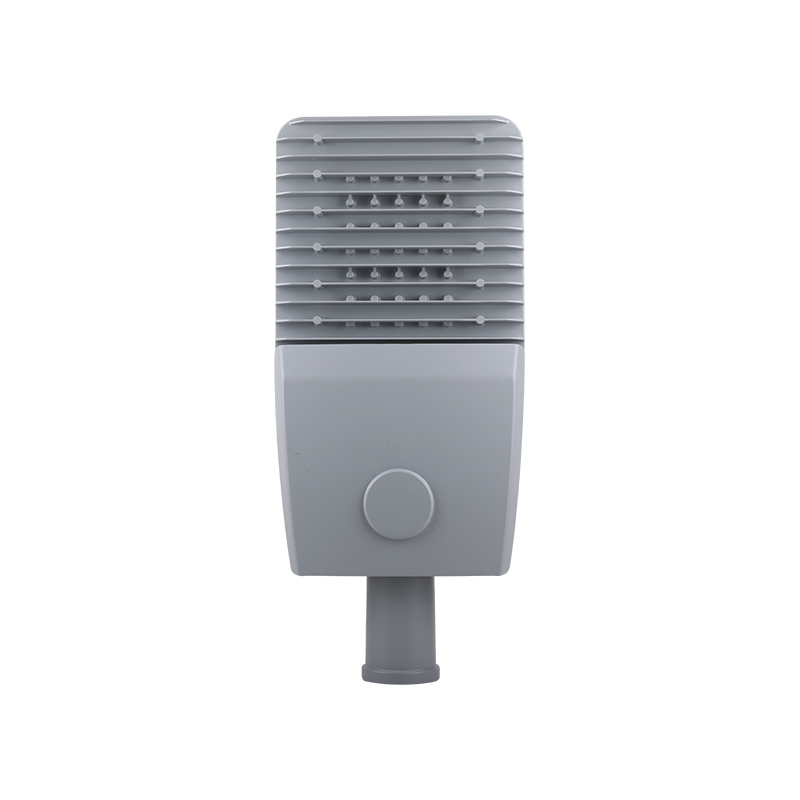

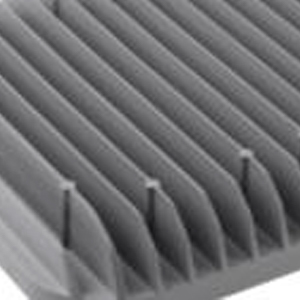

Telo
Odolné telo z liateho hliníka s práškovým polyesterovým povlakom odolným voči korózii.

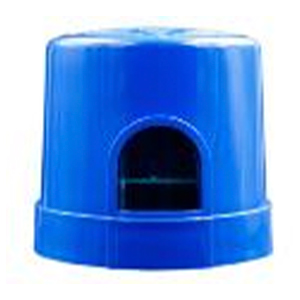

Fotokontrola (voliteľné)
Voliteľné so zásuvkou NEMA a fotobunkou/skratovacím uzáverom.

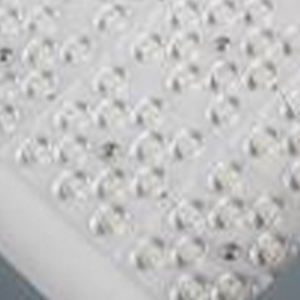

Led čipy
LED čipy Lumileds 3030 & 5050 s účinnosťou svietidla až 150lm/w, dlhou životnosťou 50000 hodín.

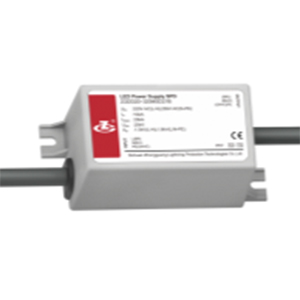

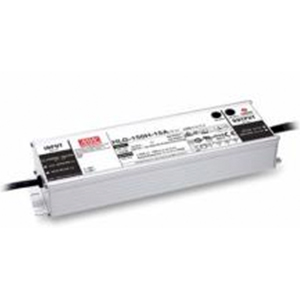

Napájacia jednotka
Vysoko výkonný LED ovládač
- Stmievanie 0-10V na požiadanie
- Značka vodiča si môže vybrať medzi
MOSO, Meanwell, Philips, Osram.

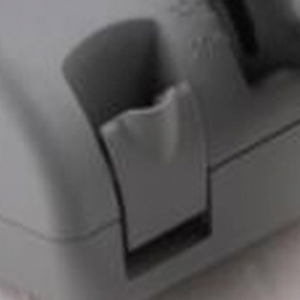

Spony
Beznástrojové otváranie prevodového priestoru, jednoduchá údržba.

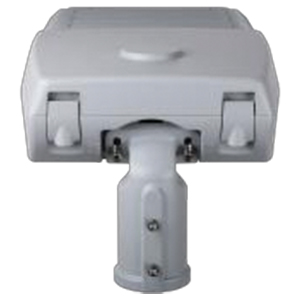

Čap

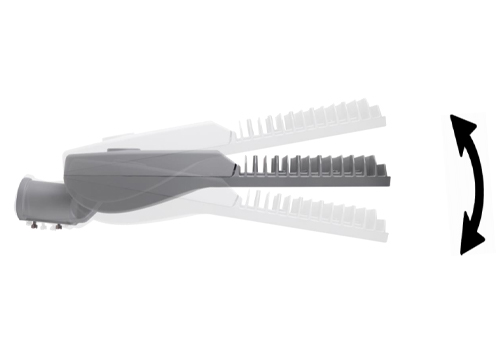

Široký nastaviteľný uhol od 0°-±15° pre bočný vstup a montáž na vrch stĺpa.

Odpojovač napájania
Automatické vypnutie svietidla pri otvorení prevodového priestoru a po zapnutí zatvorenia, bezpečnosť pre pracovníkov počas údržby.

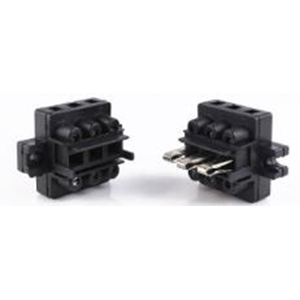

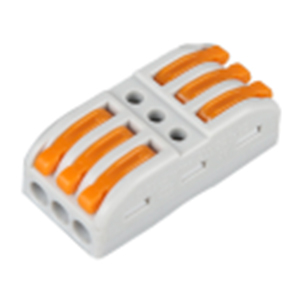

Konektor
Rýchly zásuvný konektor, bez použitia náradia, šetrí čas.

SPD
10kv (voliteľné 20kv) zariadenie na ochranu proti prepätiu, spoľahlivejšia ochrana pre napájaciu jednotku LED.

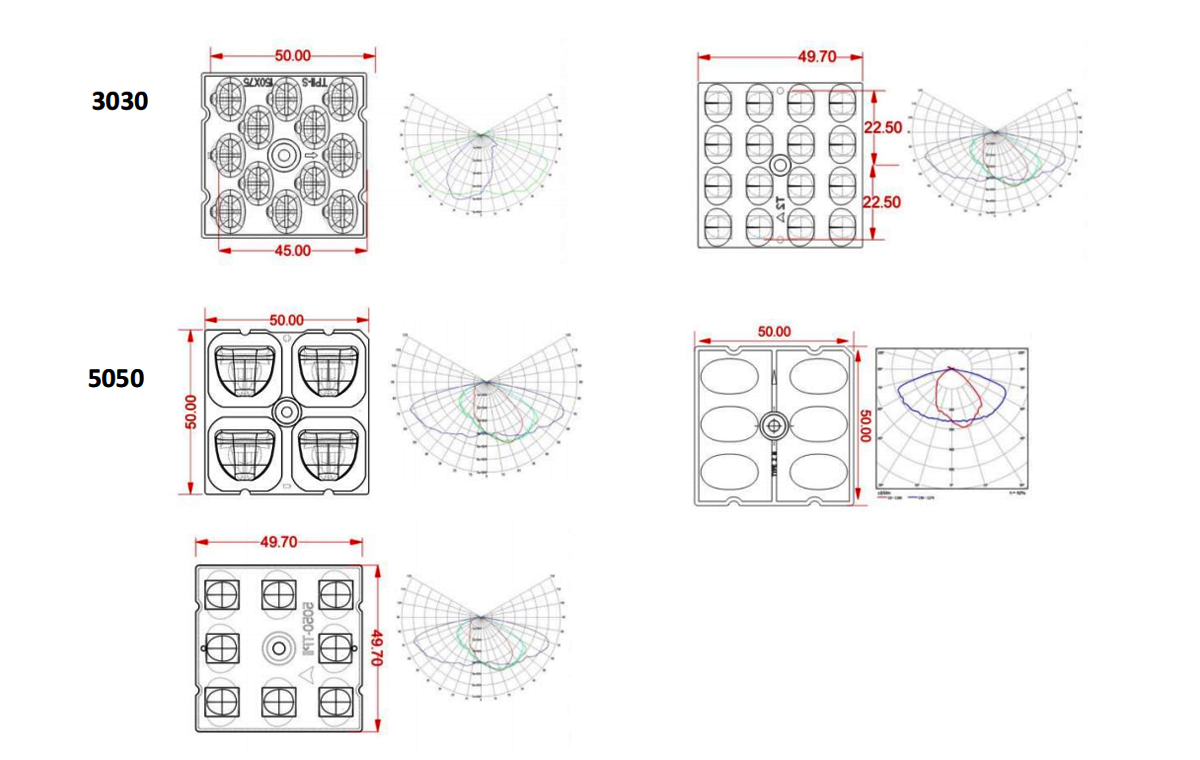

K DISPOZÍCII OPTIKA

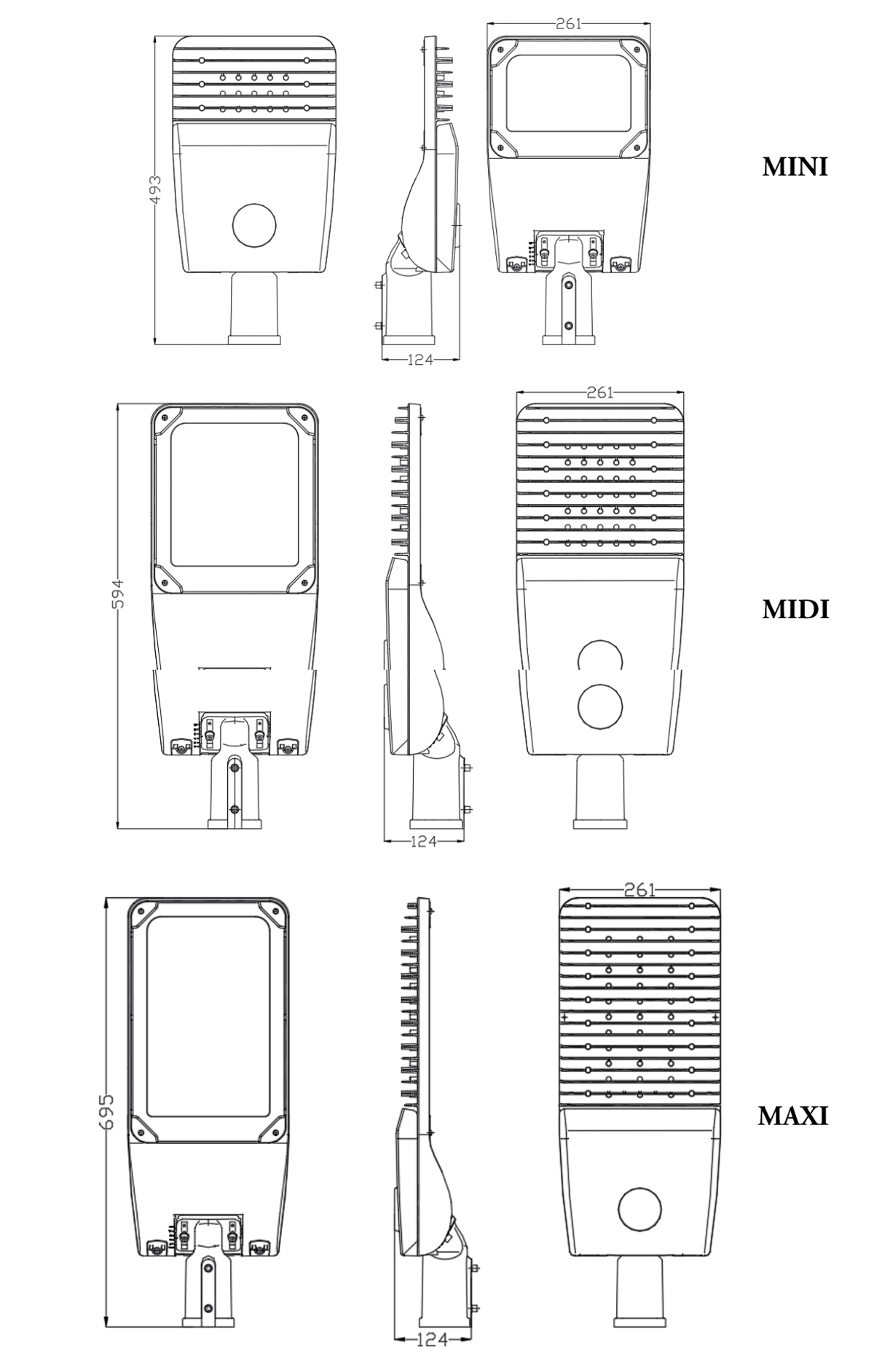

ROZMERY (mm)

INFORMÁCIE O OBJEDNÁVKE

Objednať kód

LED typu

LEDMnož

Optika
Qty

Ohodnotené Príkon

Svietidlo
efektívnosť up to

Svetelný tok

CCT

CRI

ATP101

3030

60w

120 lm/w

9600lm

3000-6500K

>70

ATP201

3030

192

120w

120 lm/w

14400lm

3000-6500K

>70

ATP301

3030

288

180w

120 lm/w

21600lm

3000-6500K

>70

Poznámka:
- Príkon je možné prispôsobiť na žiadosť projektu.
- Štandardná farba laku krytu svetlošedá, inú farbu je možné nalakovať na požiadanie.

LOGISTICKÉ ÚDAJE

MODEL

Baliaca jednotka
(ks/kartón)

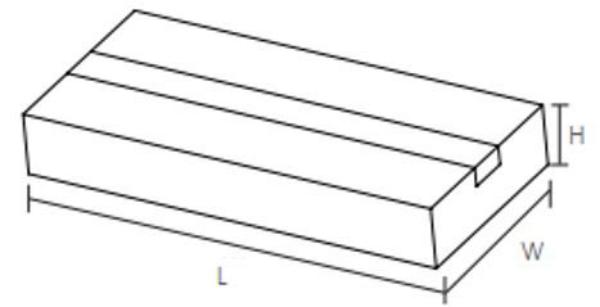

Veľkosť kartónu (mm)
(Dĺžka*Šírka*Výška)

Čistá hmotnosť

Hrubá hmotnosť

Objem

ATLANTICPRO MINI

510*280*180mm

4,3 kg

4,8 kg

25,7 dm³

ATLANTICPRO MIDI

610*280*180mm

5,6 kg

6,2 kg

30,7 dm³

ATLANTICPRO MAXI

710*280*180mm

6,8 kg

7,5 kg

35,7 dm³

INŠTALÁCIA

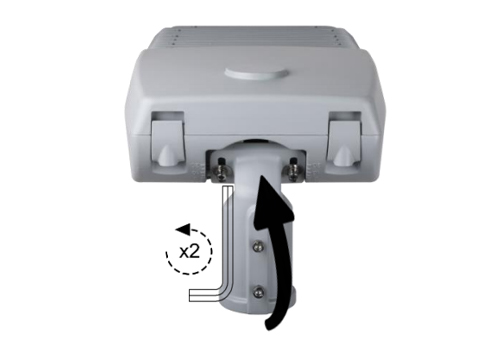

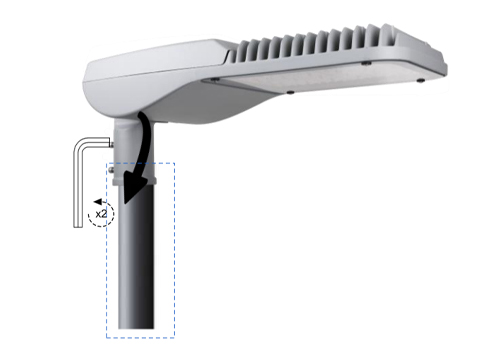

Dotiahnite svietidlo k stĺpu imbusovým kľúčom.

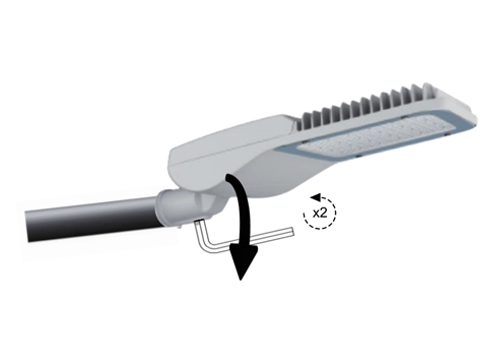

Uvoľnite skrutky imbusovým kľúčom a otočte nástavec do polohy bočného vstupu.

Na inštaláciu svietidla je potrebné iba jedno ručné náradie.

-15° až 15°.

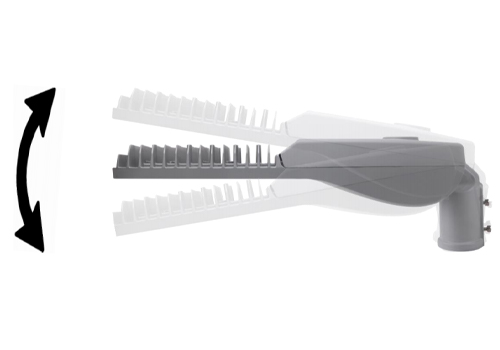

-15° až 15°，Uhol nástavca je možné nastaviť o -15°,-10°,0°,5°, 10°,15°.

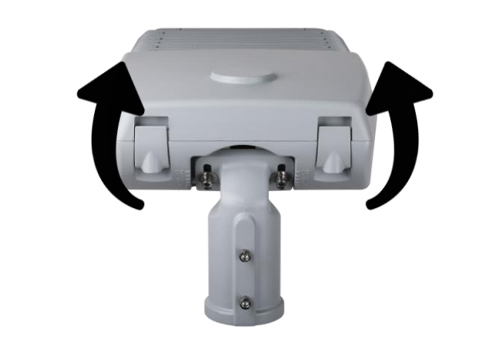

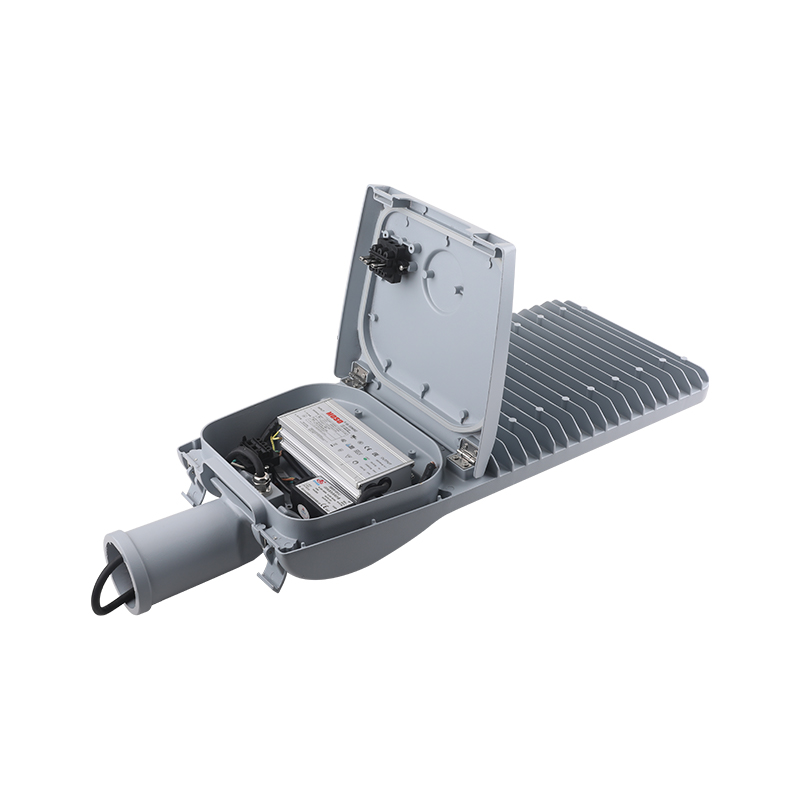

Stlačením dvoch praciek otvorte prevodový priestor.

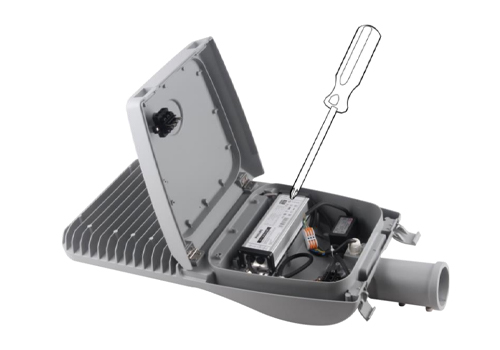

Umiestnite kryt prevodového priestoru do uzamknutej polohy, pomocou krížového skrutkovača uvoľnite skrutky a vymeňte chybné elektronické časti, potom zaistite prevodový priestor.

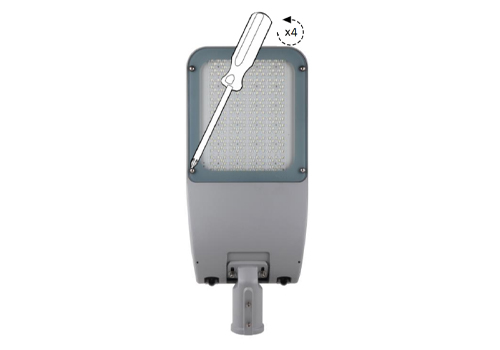

Uvoľnite skrutky a odstráňte sklo, potom pokračujte v uvoľňovaní skrutiek zaistených na doske plošných spojov, odstráňte chybnú dosku plošných spojov a nahraďte ju novou. Pripojte a utiahnite každú časť späť krok za krokom.
